Magnetický separátor průtokový MF 100/1-70-EKO-N-4-80-S-P

Nevyhovuje Vám tento separátor?

Vyrobíme Vám separátor na míru

Kontaktujte nás

Zákaznická podpora

Parametry

Materiál	Nerezová ocel DIN 1.4301, EN 10088, (X5CrNi 18-10), ČSN 17240, AISI 304, AKV 7
Hmotnost celková	12 kg
Hmotnost magnetického jádra	8,7 kg
Teplotní odolnost magnetu	80 °C (176°F) – maximální pracovní teplota
Vstup/výstup	66 mm
Povrchová úprava těla	Tryskání skleněnými kuličkami
Povrchová úprava roštů a trubic	Leštění, hodnota Ra menší než: 0,1 µm
Těsnění	Silikon - také pro potravinářství (ATEST)
Počet plášťů	Jednoplášťový
Způsob čištění	Ruční
Maximální tlak:	6 bar
Provedení	ECO
Počet trubic	4
Magnetická indukce na jádře	14.500 Gs
Magnetická indukce na plášti	10.200 Gs
Odtrhová síla na jádře	118 N
Odtrhová síla na plášti	93 N

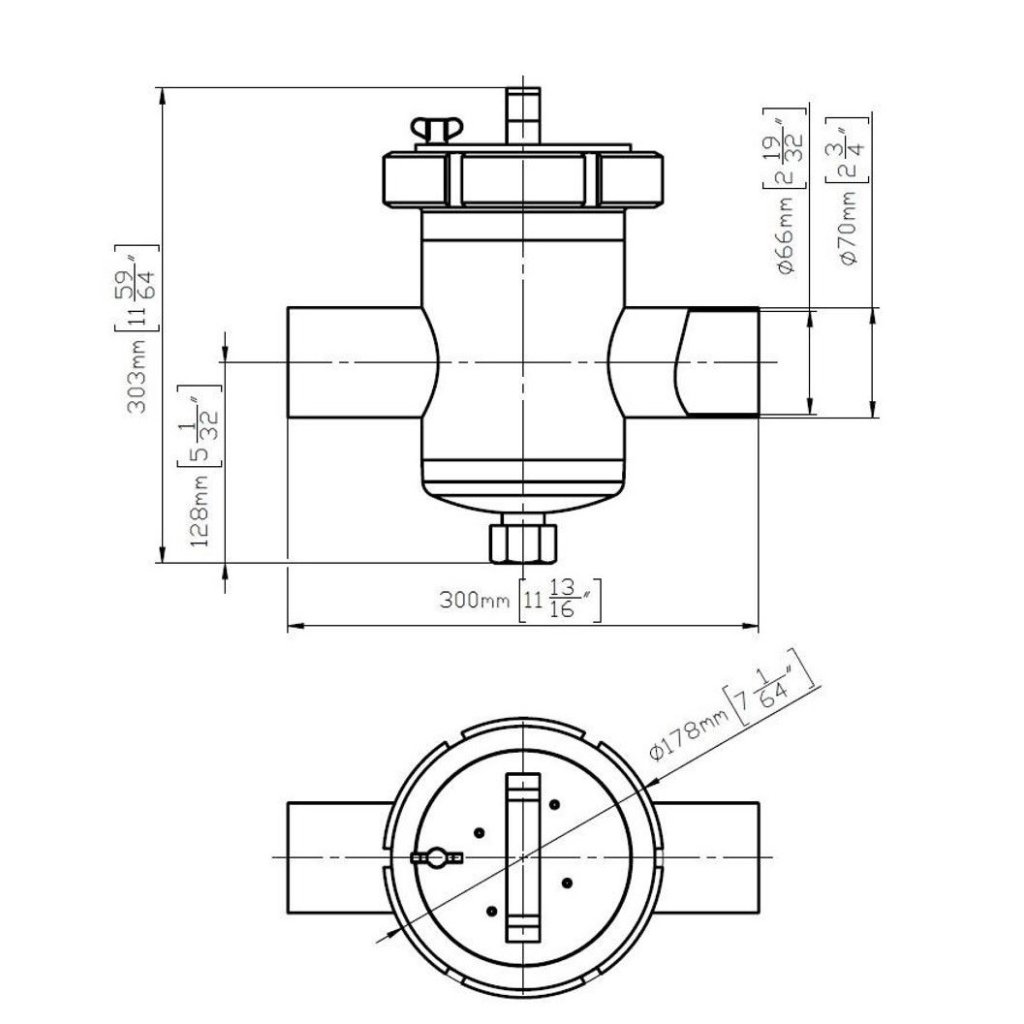

Připojení	Hladká trubka ø 70 x 2 mm; materiál: 1.4301

Přílohy

Stáhnout

52483 Obrázek

Stáhnout (160.82k)

Máte otázku?

Zeptejte se našich odborníků

Skladem

Dnes odešleme

Poslední kus skladem

Doprava nad 1000 Kč ZDARMA

Doplňující popis

Zařízení je určeno pro separaci kovových nečistot z médii, která podle článku 13 Směrnice 2014/68/EU (PED) nejsou nebezpečná - skupina médií 2. Tyto průtokové magnetické separátory nespadající podle 2014/68/EU do žádné kategorie tlakových zařízení (článek 4, odst.3.). Více informací můžete nalézt na: www.magneticke-separatory.cz (otevře se v novém okně)

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

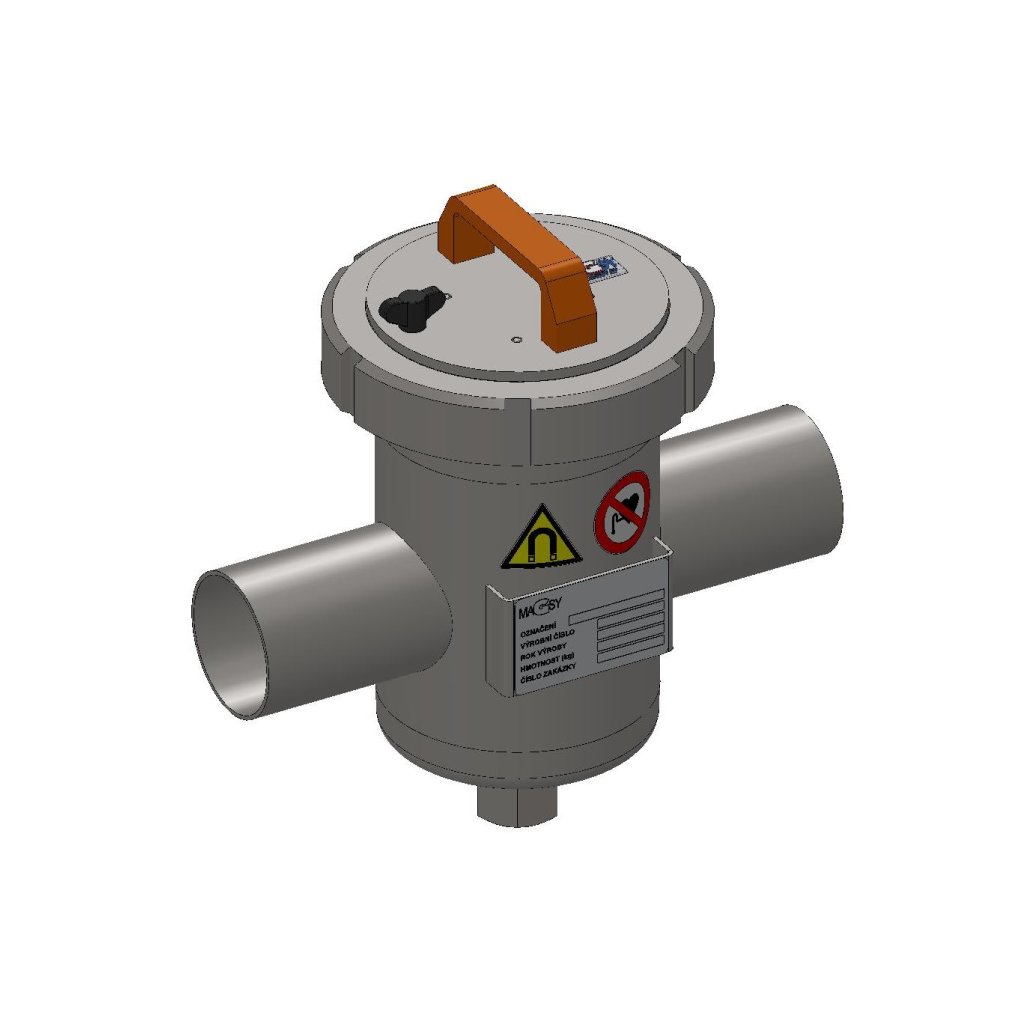

MAGNETICKÝ SEPARÁTOR PRŮTOKOVÝ MF 100/1-70-EKO-N-4-80-S-P

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich kapalných směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi zařazeny do skupiny médií 2 dle PED. Ideální instalace na potrubí díky přírubám.

Široké pole průmyslového využití.

Snadná instalace a obsluha.

Propracovaný magnetický labyrint.

Pro kapalná média, která nejsou nebezpečná.

Dokonalé vyčištění směsi

Průtokový magnetický separátor lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu dochází k vysokému záchytu nečistot.

Snadné použití

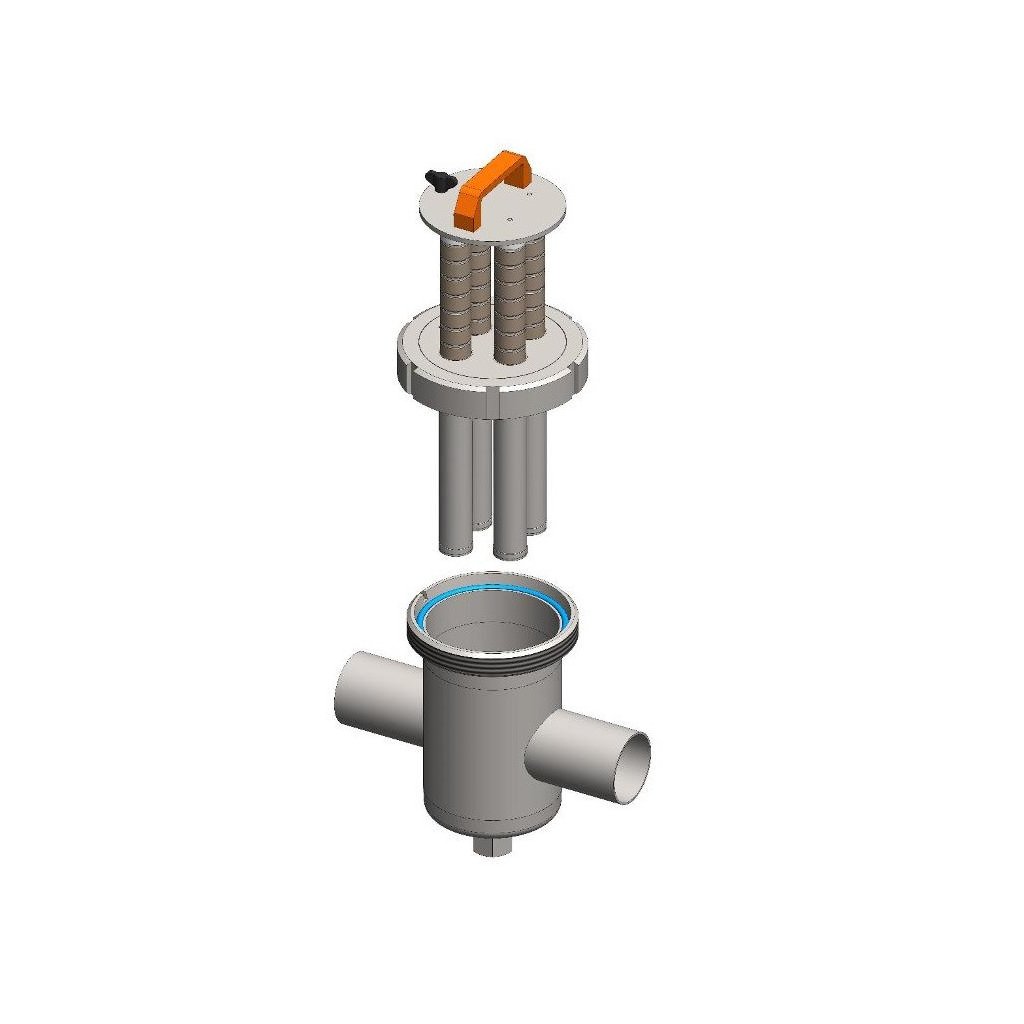

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Je možné i provedení pro potravinářské provozy. Instaluje se na kruhová potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes labyrint separátoru, kde dochází k záchytu nečistot. Separátor se při zaplnění zachycenými nečistotami jednoduše manuálně očistí díky vertikálnímu posuvnému uložení magnetického jádra.

Skvělé technické vlastnosti

Průtokový magnetický separátor je vybaven trojicí magnetických tyčí s neodymovými magnety, které se vyznačují skvělými vlastnostmi. Má vysokou odtrhovou a magnetickou sílu, v kombinaci s optimální vzdáleností mezi tyčemi je tak zajištěna vysoká efektivita separace.

Klíčové vlastnosti

Magnetický separátor průtokový MF 100/1-70-EKO-N-4-80-S-P v provedení EKO pro kruhová potrubí. Pro čištění tekutých směsí od feromagnetických nečistot. Provedení separátoru z otryskávané nerezové oceli, silikonové těsnění s atestem pro potravinářství. Magnetický labyrint s účinnou konstrukcí pro záchyt nečistot. 4 magnetické tyče. Vertikálně posuvné uložení magnetického jádra pro snadné čištění a nastavení. Silné neodymové magnety. Vstupní a výstupní rozměr separátoru je 66 mm. Ploché příruby s těsněním pro napojení na potrubí. Kvalitní strojní zpracování. Odtrhová síla je 118 N, magnetická síla činí vynikajících 14500 Gs na jádře (10200 Gs na plášti). Maximální tlak pro provoz 6 barů, maximální pracovní teplota 80 °C. Hmotnost 12 kg.
