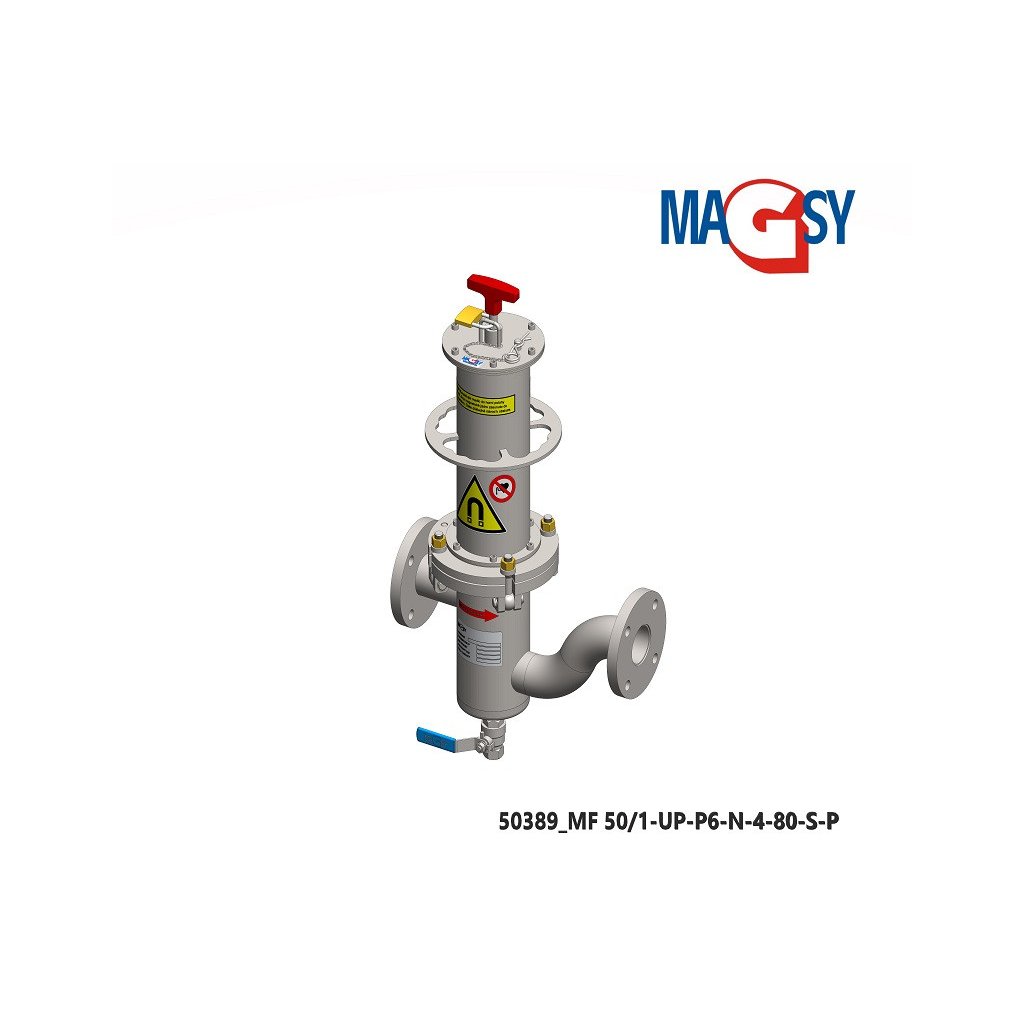

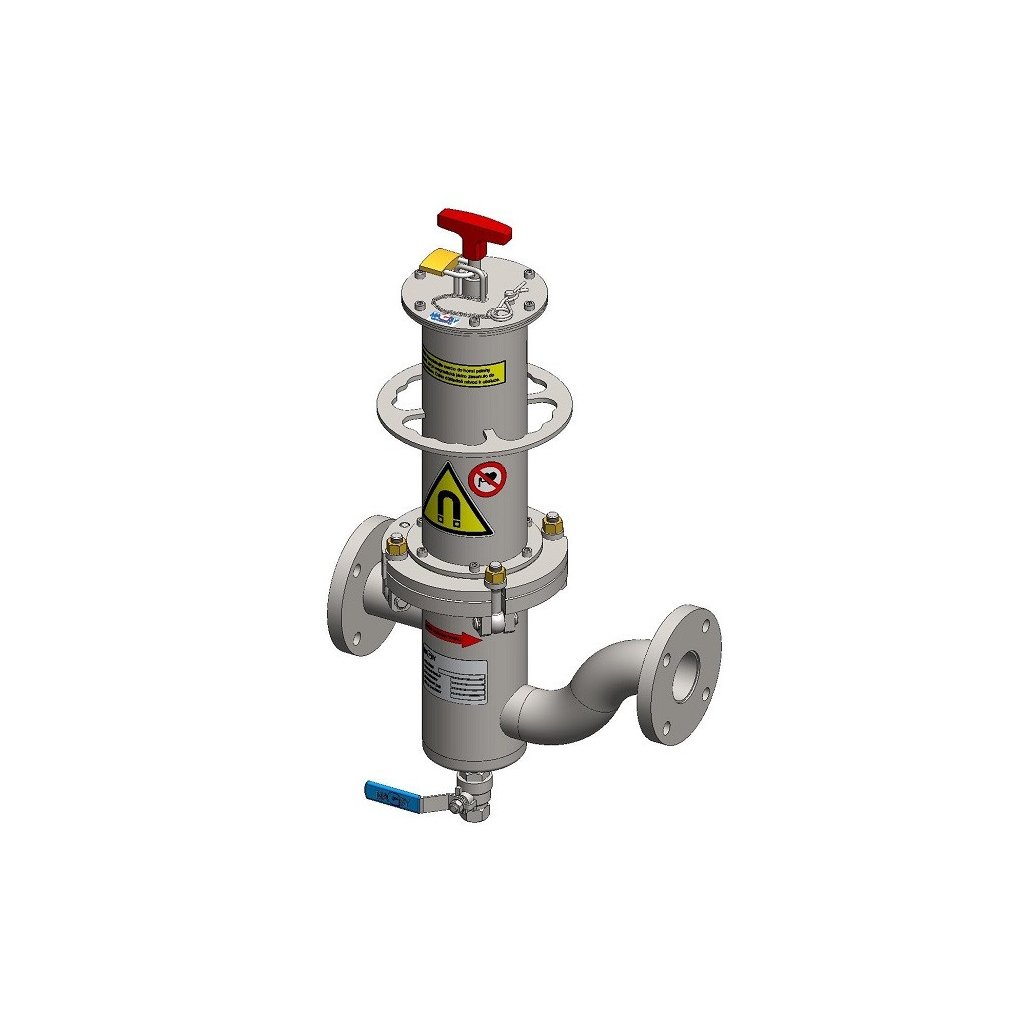

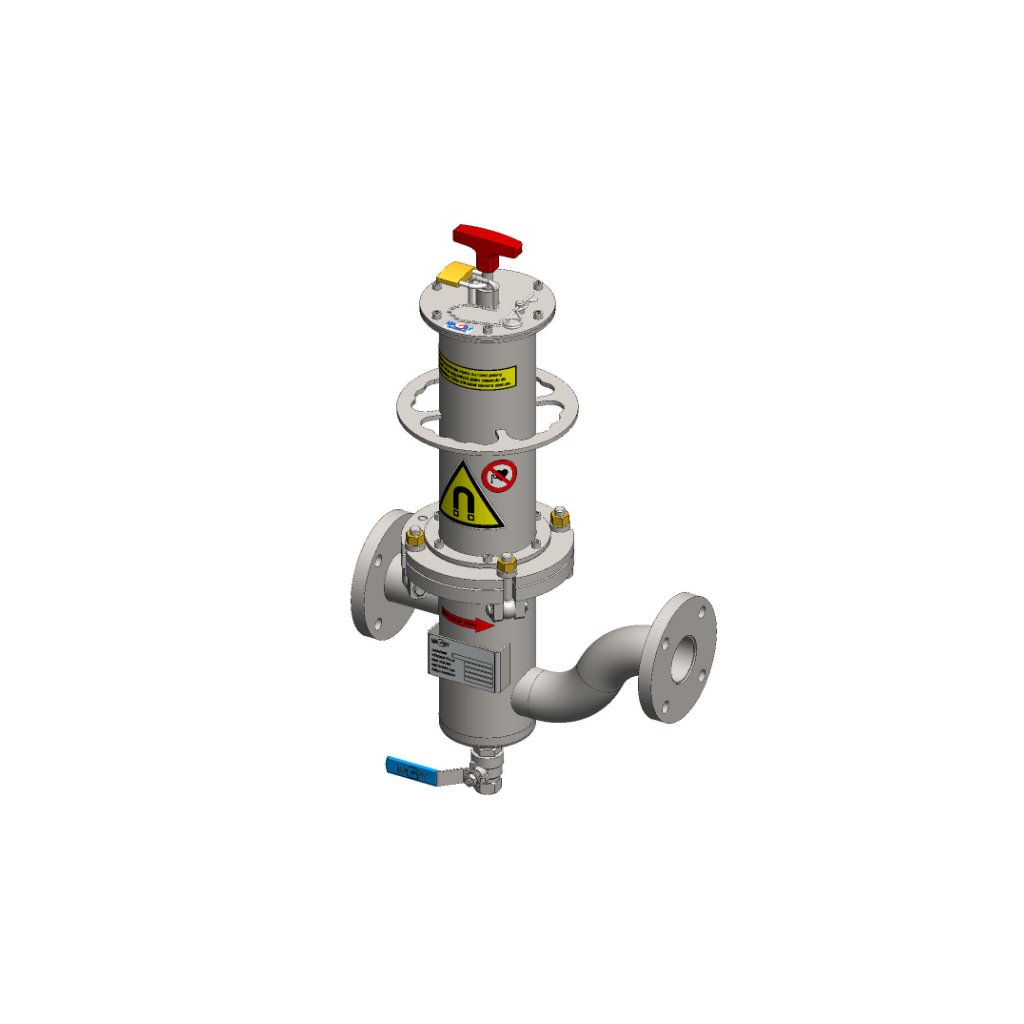

Magnetický separátor průtokový MF 50/1-UP-P6-N-4-80-S-P

Nevyhovuje Vám tento separátor?
Vyrobíme Vám separátor na míru
Kontaktujte nás

Zákaznická podpora

+420 739 456 093
vyrobky@magsy.cz

Zadat poptávku

Parametry

Materiál Nerezová ocel DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – ocel chrom niklová austenitická nestabilizovaná (X5CrNi 18-10)
Počet magnetických tyčí 3
Hmotnost celková 18 kg
Teplotní odolnost magnetu 80 °C
Vstup/výstup 50 mm
Povrchová úprava těla Tryskání skleněnými kuličkami
Těsnění Silikon (-50 °C až 150 °C)
Připojení do potrubí 2x příruba plochá přivařovací; ČSN EN 1092-1 typ 01 DN 50 PN6; materiál: 1.4301
Počet magnetických tyčí detail 3 (3 x pr. 30 mm)
Odtrhová síla 93 N
Maximální tlak PS 6 bar
Maximální teplota TS 80 °C
Hmotnost magnetického komponentu 9,8 kg
Magnetická síla ? 10.200 Gs
STAV VÝROBKU ? Nový
Provedení UP
Typ magnetu Neodym (NdFeB)
Výměnné trubice ANO
50389
8595133924115
45 567,20 Kč Bez DPH

Doprava nad 1000 Kč ZDARMA

Doplňující popis

Zařízení je určeno pro separaci kovových nečistot z médii, která podle článku 13 Směrnice 2014/68/EU (PED) nejsou nebezpečná - skupina médií 2. Tyto průtokové magnetické separátory nespadající podle 2014/68/EU do žádné kategorie tlakových zařízení (článek 4, odst.3.). Více informací můžete nalézt na: www.magneticke-separatory.cz (otevře se v novém okně)

 Více informací můžete nalézt na: www.magneticke-separatory.cz (otevře se v novém okně)

Postup měření magnetické síly

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
