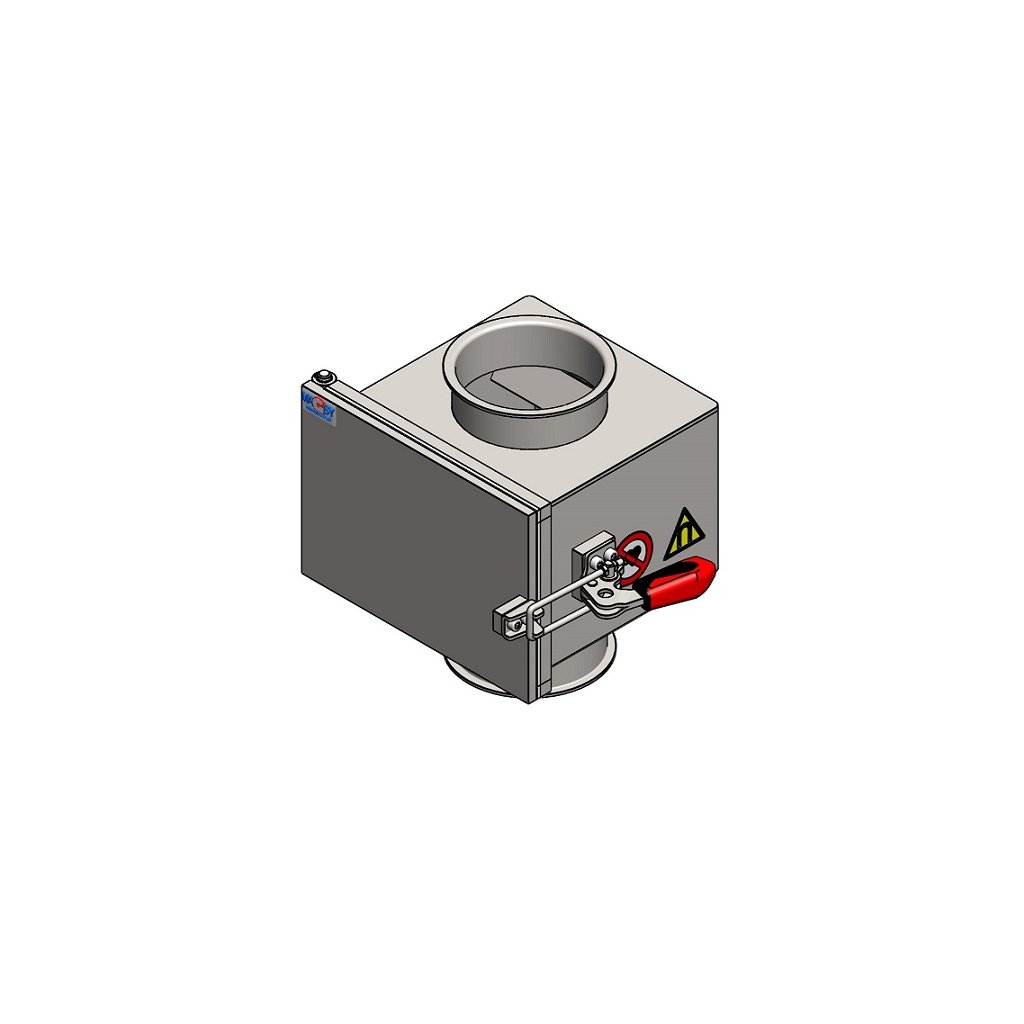

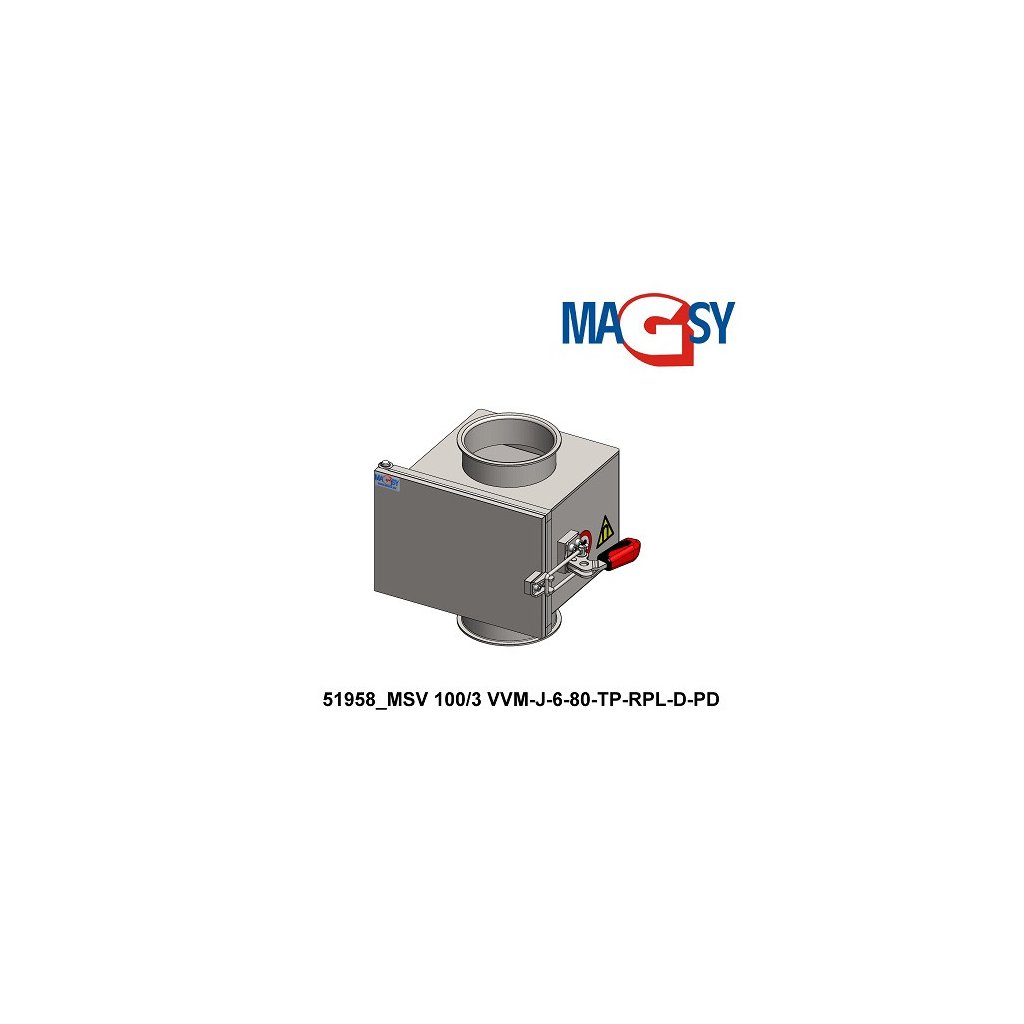

Magnetický separátor výsuvný MSV 100/3 VVM-J-6-80-TP-RPL-D-PD

Nevyhovuje Vám tento separátor?
Vyrobíme Vám separátor na míru
Kontaktujte nás

Zákaznická podpora

+420 739 456 093
vyrobky@magsy.cz

Zadat poptávku

Parametry

Materiál Nerezová ocel DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – ocel chrom niklová austenitická nestabilizovaná (X5CrNi 18-10)
Počet magnetických tyčí 3
Průměr magnetických tyčí 31 mm
Magnetická síla na trubici ? 12.200 Gs
Odtrhová síla na trubici ? 106 N
Hmotnost celková 10,7 kg
Hmotnost magnetického jádra 4,4 kg
Teplotní odolnost magnetu 80 °C
Vstup/výstup DN 100
Povrchová úprava těla Tryskání skleněnými kuličkami
Povrchová úprava roštů a trubic Leštění, hodnota Ra menší než: 0,1 µm
STAV VÝROBKU ? Nový
Provedení Standard
Typ magnetu Neodym (NdFeB)
Zakončení Jacob
51958
8595133939065
37 595,00 Kč Bez DPH

Doprava nad 1000 Kč ZDARMA

Doplňující popis

Postup měření magnetické síly

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
