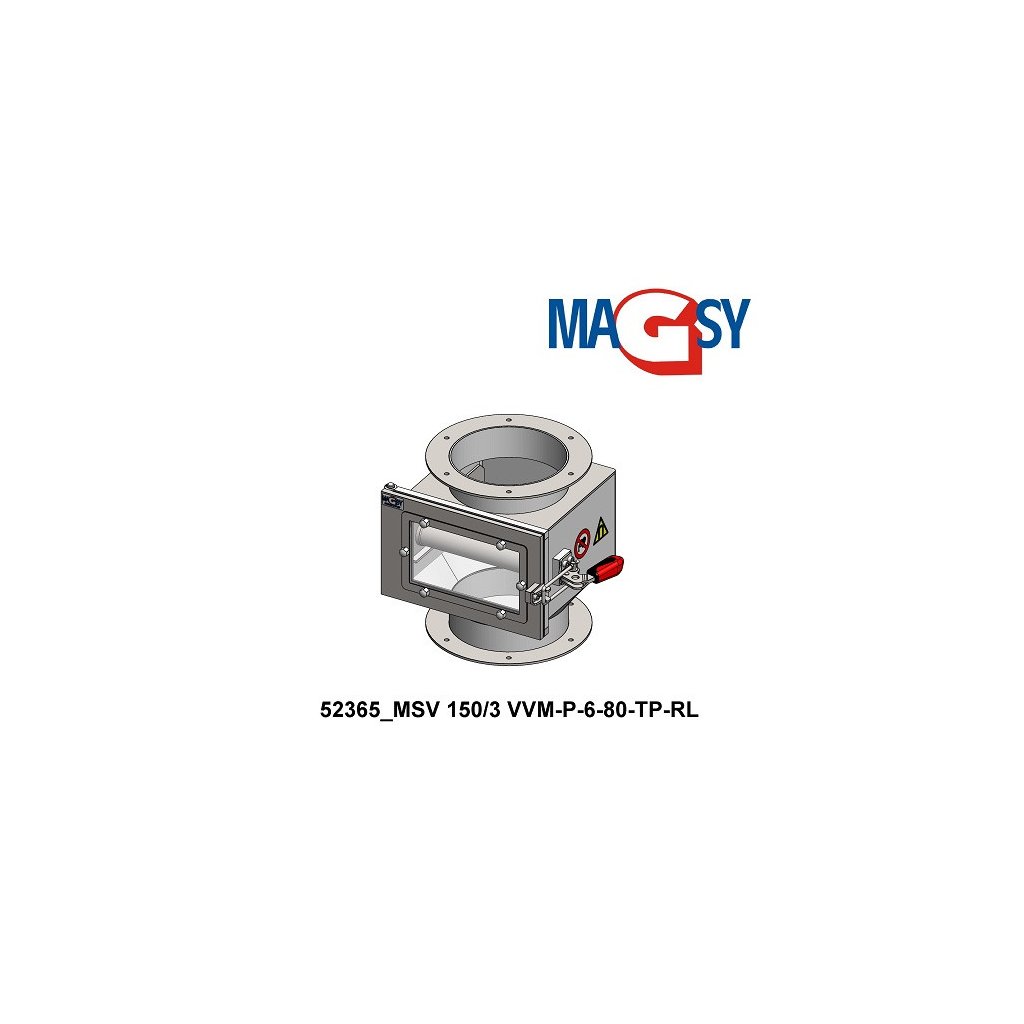

Magnetický separátor výsuvný MSV 150/3 VVM-P-6-80-TP-RL

Nevyhovuje Vám tento separátor?

Vyrobíme Vám separátor na míru

Kontaktujte nás

Zákaznická podpora

Parametry

Materiál	Nerezová ocel DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – ocel chrom niklová austenitická nestabilizovaná (X5CrNi 18-10)
Počet magnetických tyčí	3
Průměr magnetických tyčí	31 mm
Magnetická síla na trubici ? Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.	12.200 Gs
Odtrhová síla na trubici ? Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu. Pro vaši informaci 10 N = cca 1 kg. Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.	106 N
Hmotnost celková	10,8 kg
Hmotnost magnetického jádra	4 kg
Teplotní odolnost magnetu	80 °C
Vstup/výstup	DN 150
Povrchová úprava těla	Tryskání skleněnými kuličkami
Povrchová úprava roštů a trubic	Tryskání skleněnými kuličkami
STAV VÝROBKU ? Pokud se jedná o TESTOVACÍ produkt, znamená to, že byl použitý na testování u zákazníka (většinou jedno použití). Je vyčištěný a nemá žádné známky opotřebení. Záruka je stejná jako u NOVÉHO.	Nový
Provedení	Standard
Typ magnetu	Neodym (NdFeB)
Zakončení	Příruba

Přílohy

Stáhnout

52365 Náhradní díly

Stáhnout (509.79k)

Máte otázku?

Zeptejte se našich odborníků

Skladem

Dnes odešleme

Doprava nad 1000 Kč ZDARMA

Doplňující popis

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi homogenní, suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání separátoru. Díky manuálnímu čištění výsuvných roštů je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.

- Široké pole průmyslového využití.

- Snadná instalace a obsluha.

- Pro nekontinuální provozy.

- Propracovaný magnetický labyrint.

- Pro suché, homogenní, dobře sypné směsi.

Dokonalé vyčištění směsi

Výsuvný magnetický separátor MSV 150/3 VVM-P-6-80-TP-RL lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit, například nože nebo mlýny. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu, který sestává z dvojice nad sebou umístěných roštů, dochází k vysokému záchytu nečistot.

Snadné použití

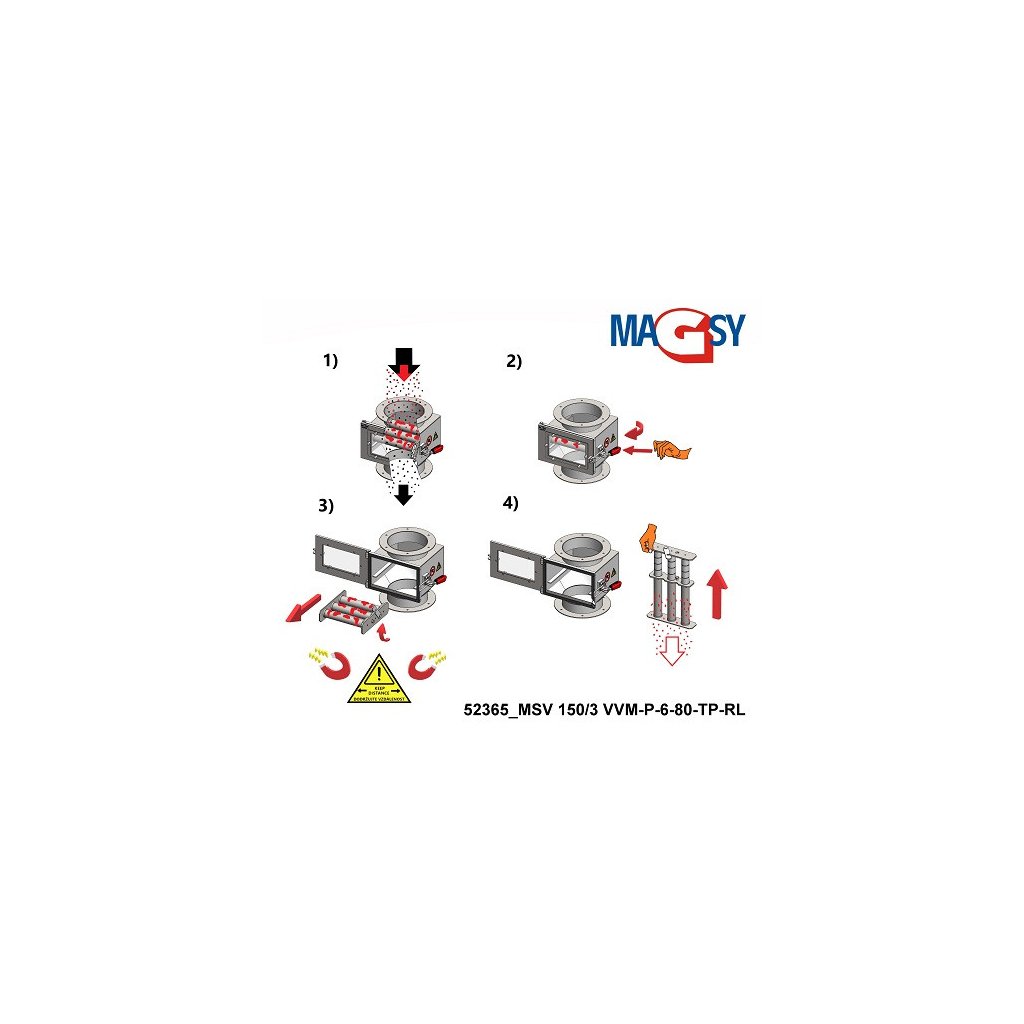

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na svislá potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes rošty separátoru, kde dochází k záchytu nečistot. Rošty se při zaplnění zachycenými nečistotami vysunou a manuálně očistí, proto je separátor vhodný spíše pro nekontinuální provozy.

Technický popis

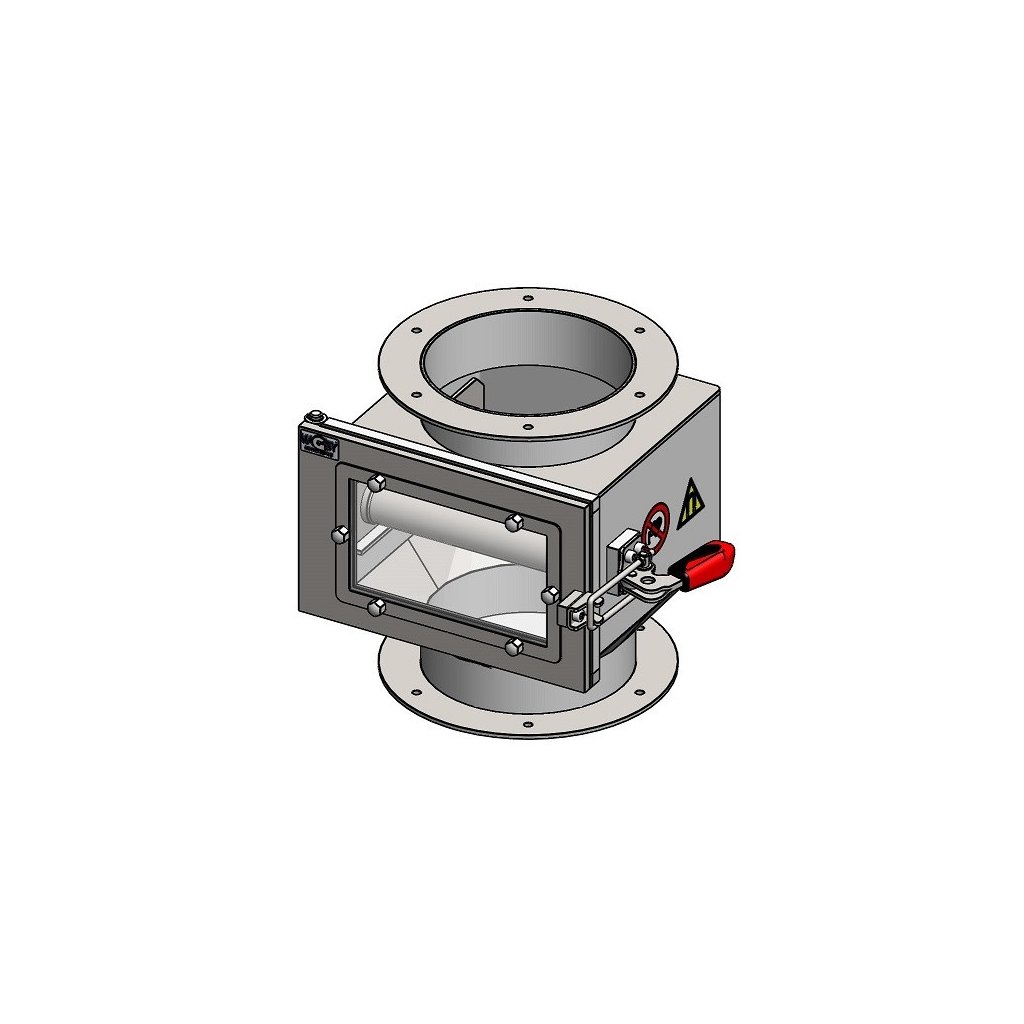

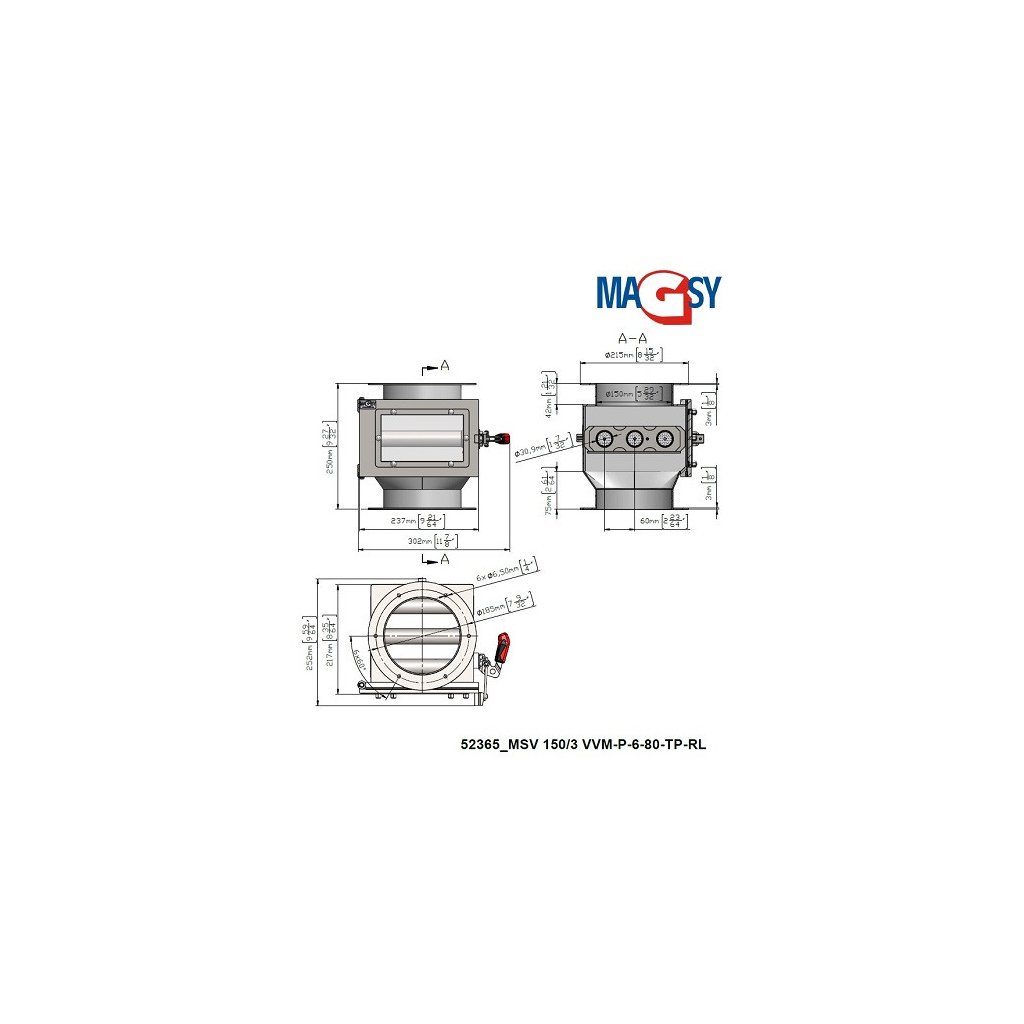

Provedení separátoru z otryskávané nerezové oceli v jakosti DIN 1.4301 (EN 10088, ČSN 17240, AISI 304, AKV 7) – ocel chrom niklová austenitická nestabilizovaná (X5CrNi 18-10), leštěné magnetické rošty a trubice. Pro separaci je použita trojice tyčí vybavených neodymovými magnety. Odtrhová síla na trubici je 106 N, magnetická síla na trubici činí 12200 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace. Kruhový vstup/výstup DN 150 mm s přírubou. Hmotnost 10,8 kg.

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

UPOZORNĚNÍ: Uváděné hodnoty odtrhové síly některých produktů byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku. Měření však nebylo prováděno u všech produktů a v takových případech se jedná pouze o odhad nebo interní pomocný výpočet prodávajícího. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://e-shop.magsy.cz/vraceni-zbozi/ a zakoupit silnější magnet. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
