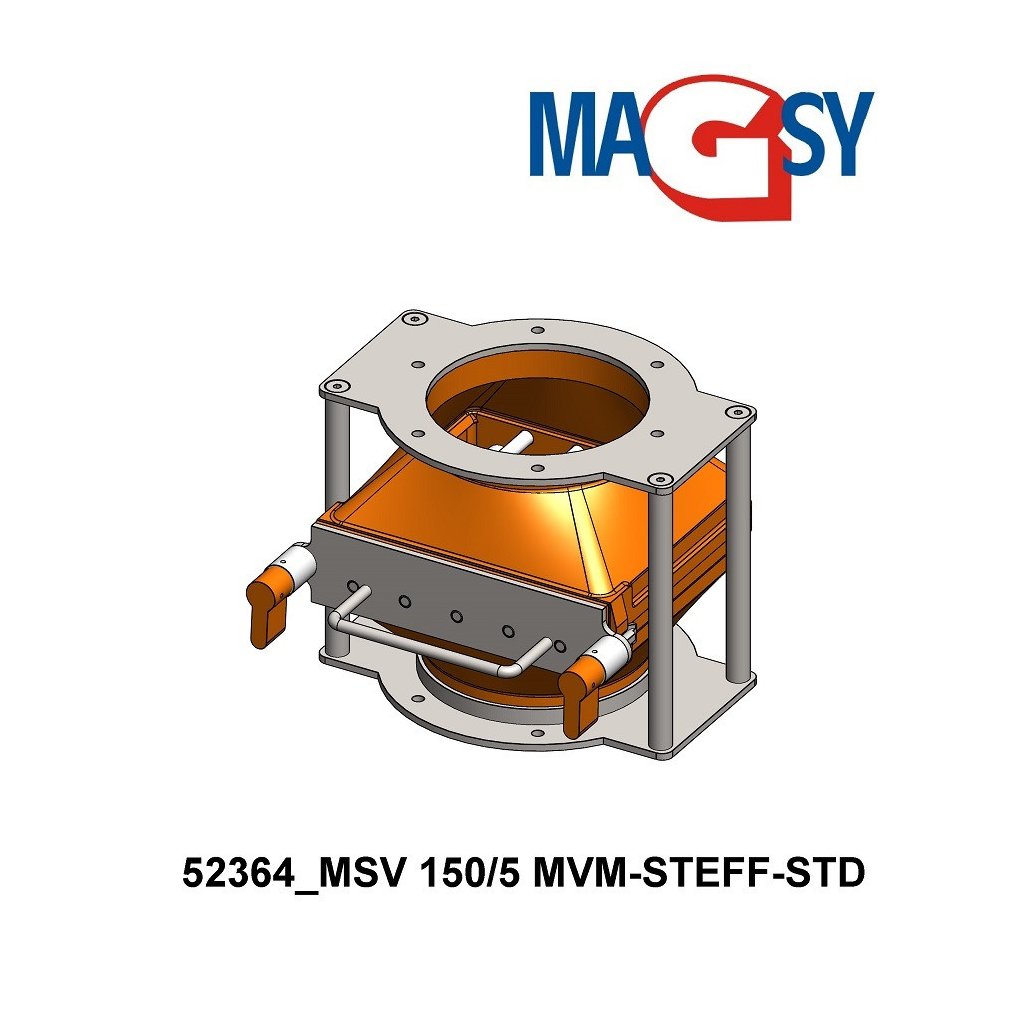

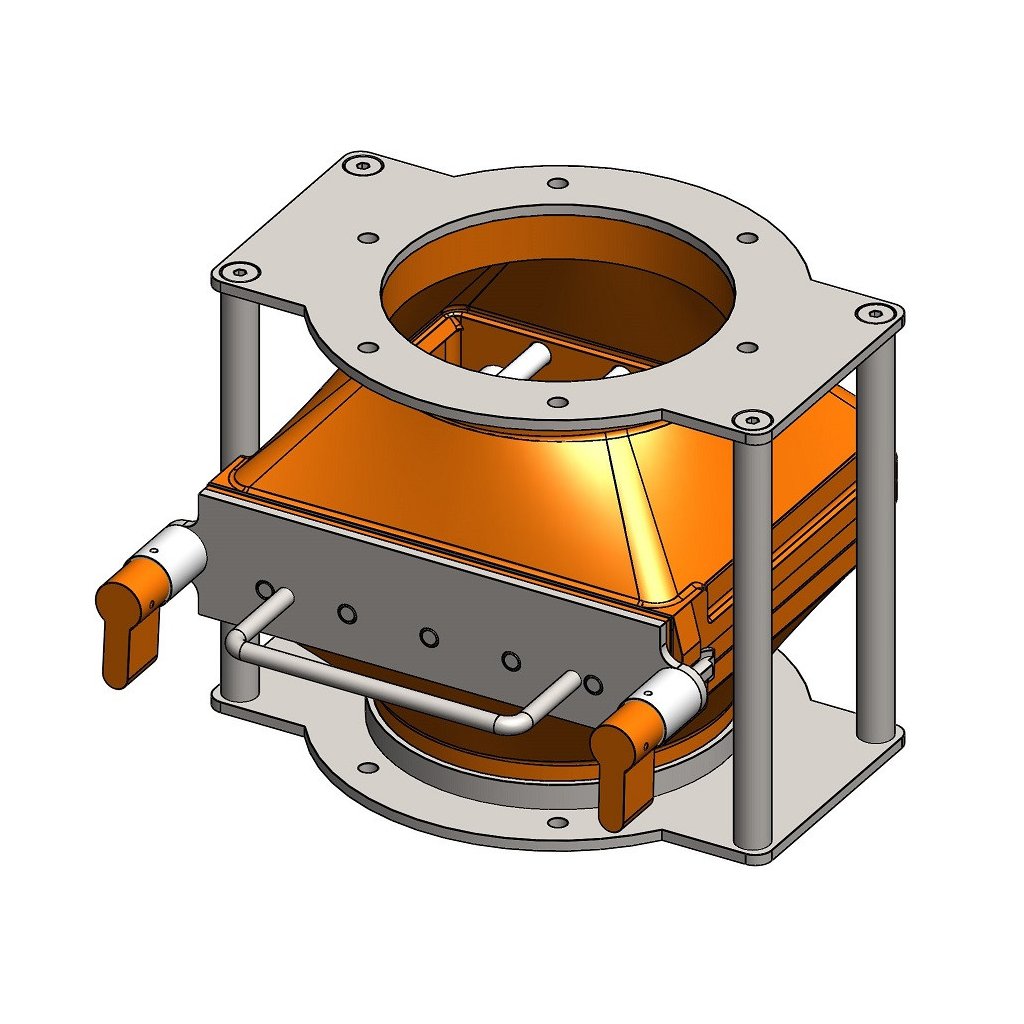

Magnetický separátor výsuvný MSV 150/5 MVM-STEFF-STD

Nevyhovuje Vám tento separátor?
Vyrobíme Vám separátor na míru
Kontaktujte nás

Zákaznická podpora

+420 739 456 093
vyrobky@magsy.cz

Zadat poptávku

Parametry

Počet magnetických tyčí 5
Průměr magnetických tyčí 22 mm
Magnetická síla na trubici ? 4.180 Gs
Odtrhová síla na trubici ? 34 N
Hmotnost celková 8 kg
Hmotnost magnetického jádra 3,5 kg
Teplotní odolnost magnetu 70 °C (158 °F) – maximální pracovní teplota
STAV VÝROBKU ? Nový
Provedení PLASTIC
Magnetická síla ve vzdál. 1 mm 2.797 Gs
Magnetická síla ve vzdál. 5 mm 1.267 N
Typ magnetu Neodym (NdFeB)
Vhodné do potravinářství NE
Materiál těla PET
Materiál trubic ABS
Materiál přírub Nerezová ocel DIN 1.4301, EN 10088, (X5CrNi 18-10), ČSN 17240, AISI 304, AKV 7
Připojení 2x Příruba, vnitřní Ø 150 mm (5 29⁄32 in), vnější Ø 215 mm (8 15⁄32 in)
Skladem
V pondělí odešleme
52364
8595133960809
21 500,00 Kč Bez DPH

Doprava nad 1000 Kč ZDARMA

Doplňující popis

Magnetický separátor v provedení PLASTIC pro průmyslové použití zajistí perfektní vyčištění vašich směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi homogenní, suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání separátoru. Díky manuálnímu čištění výsuvných roštů je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.

- Široké pole průmyslového využití.
- Snadná instalace a obsluha.
- Pro nekontinuální provozy.
- Propracovaný magnetický labyrint.
- Pro suché, homogenní, dobře sypné směsi.

Dokonalé vyčištění směsi
Výsuvný magnetický separátor MSV 150/5 MVM-STEFF-STD lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit, například nože nebo mlýny. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu, který sestává z dvojice nad sebou umístěných roštů, dochází k vysokému záchytu nečistot.

Snadné použití

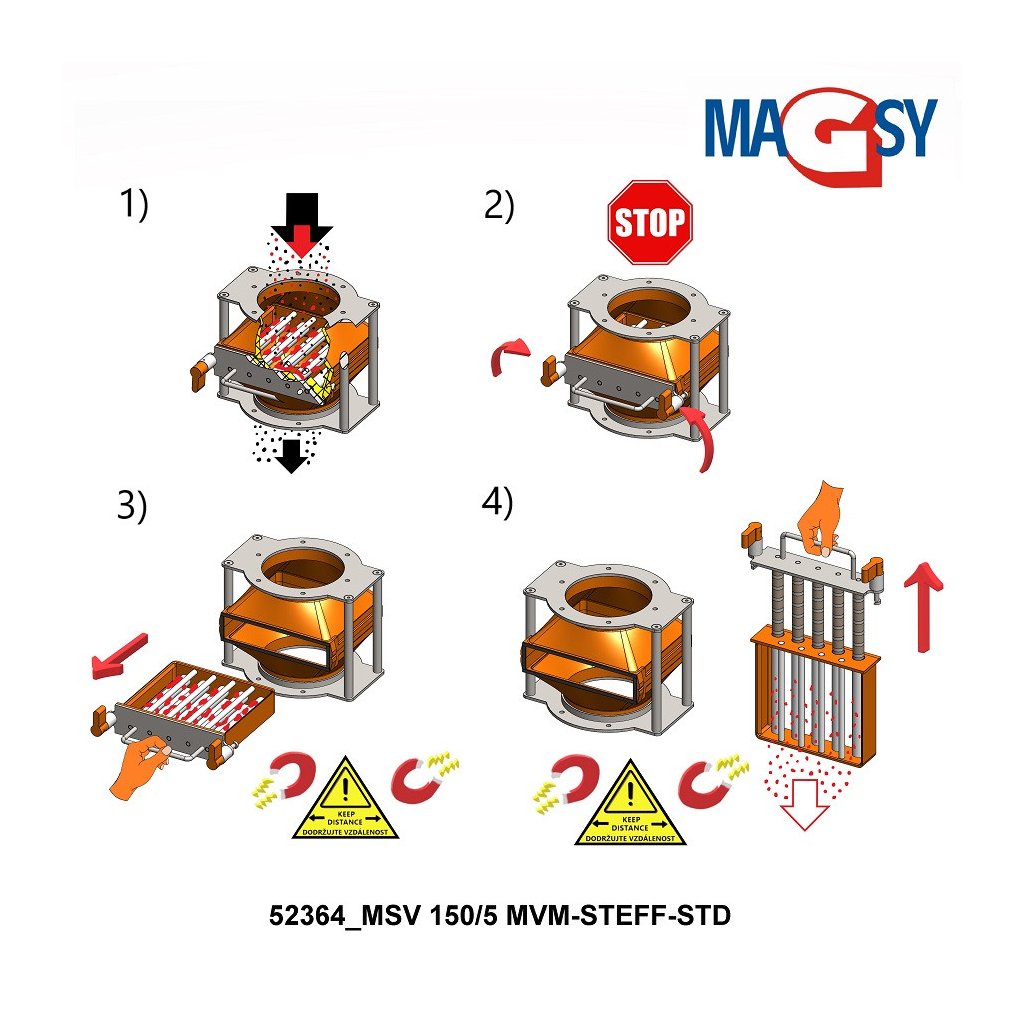

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na svislá potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes rošty separátoru, kde dochází k záchytu nečistot. Rošty se při zaplnění zachycenými nečistotami vysunou a manuálně očistí, proto je separátor vhodný spíše pro nekontinuální provozy.

Klíčové vlastnosti
Výsuvný magnetický separátor v provedení PLASTIC je ideální pro svislá potrubí. Výsuvné rošty zachycující feromagnetické nečistoty, ruční čištění roštů, ideální pro nekontinuální provoz. Pro správnou funkci musí být separovaný materiál homogenní, suchý a s dobrými sypnými vlastnostmi. Tělo separátoru v PET provedení a ABS trubice. Dvojice přírub z nerezové oceli v jakosti DIN 1.4301 (EN 10088, ČSN 17240, AISI 304, AKV 7). Pro separaci je použita pětice magnetických tyčí. Odtrhová síla na trubici je 34 N, magnetická síla na trubici činí 4180 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace.

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.</
