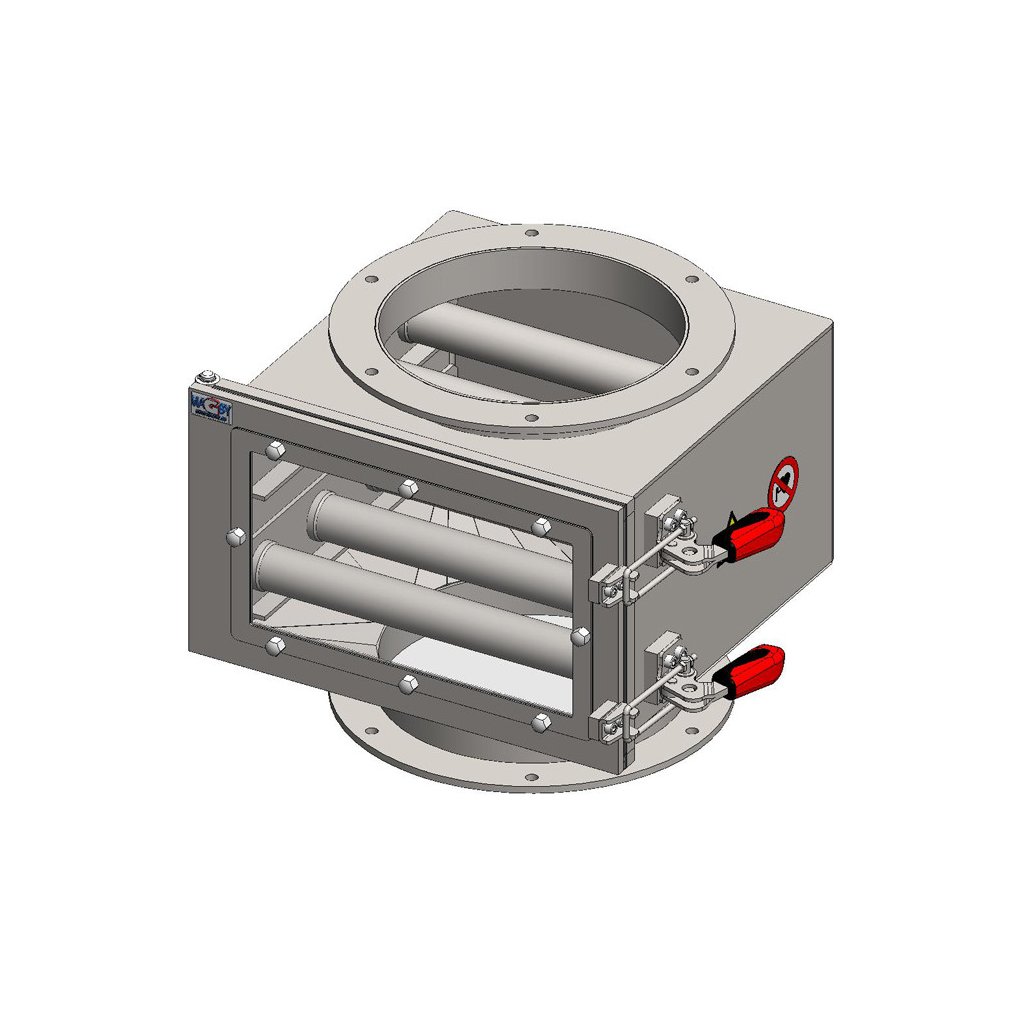

Magnetický separátor výsuvný MSV 200/7 VVM-P-1-80-TP-RP

Nevyhovuje Vám tento separátor?
Vyrobíme Vám separátor na míru
Kontaktujte nás

Zákaznická podpora

+420 739 456 093
[email protected]

Zadat poptávku
Podrobnější text naleznete ZDE

Parametry

Materiál nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240
Počet magnetických tyčí 7
Průměr magnetických tyčí 31 mm
Magnetická síla na trubici ? 7.400 Gs
Odtrhová síla na trubici ? 100 N
Hmotnost celková 25,2 kg
Hmotnost magnetického jádra 13 kg
Teplotní odolnost magnetu 80 °C
Vstup/výstup DN 200
Povrchová úprava těla Tryskání skleněnými kuličkami
Povrchová úprava roštů a trubic Tryskání skleněnými kuličkami
STAV VÝROBKU ? Nový
Provedení Standard
Typ magnetu Neodym (NdFeB)
Zakončení Příruba
Máte otázku?
Zeptejte se našich odborníků
Není skladem
Dotázat se na dostupnost
51938
8595133938532
75 961,38 Kč 62 778,00 Kč Bez DPH

Doprava nad 1000 Kč ZDARMA

  • Pouze online
Magnetický separátor výsuvný MSV 200/7 VVM-P-1-80-TP-RP

Doplňující popis

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi homogenní, suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání separátoru. Díky manuálnímu čištění výsuvných roštů je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.

- Široké pole průmyslového využití.
- Snadná instalace a obsluha.
- Pro nekontinuální provozy.
- Propracovaný magnetický labyrint.
- Pro suché, homogenní, dobře sypné směsi.

Dokonalé vyčištění směsi
Výsuvný magnetický separátor MSV 200/7 VVM-P-1-80-TP-RP lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit, například nože nebo mlýny. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu, který sestává z dvojice nad sebou umístěných roštů, dochází k vysokému záchytu nečistot.

Snadné použití

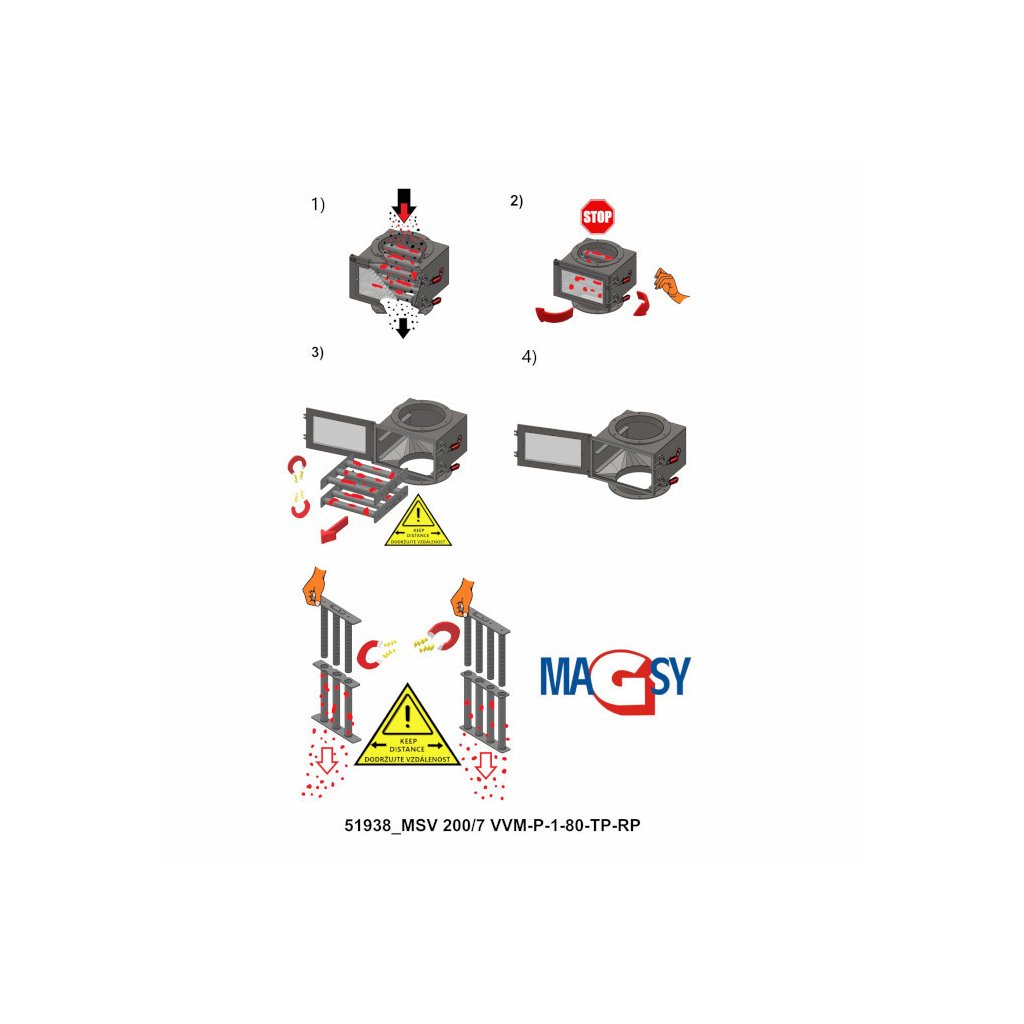

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na svislá potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes rošty separátoru, kde dochází k záchytu nečistot. Rošty se při zaplnění zachycenými nečistotami vysunou a manuálně očistí, proto je separátor vhodný spíše pro nekontinuální provozy.

Technický popis

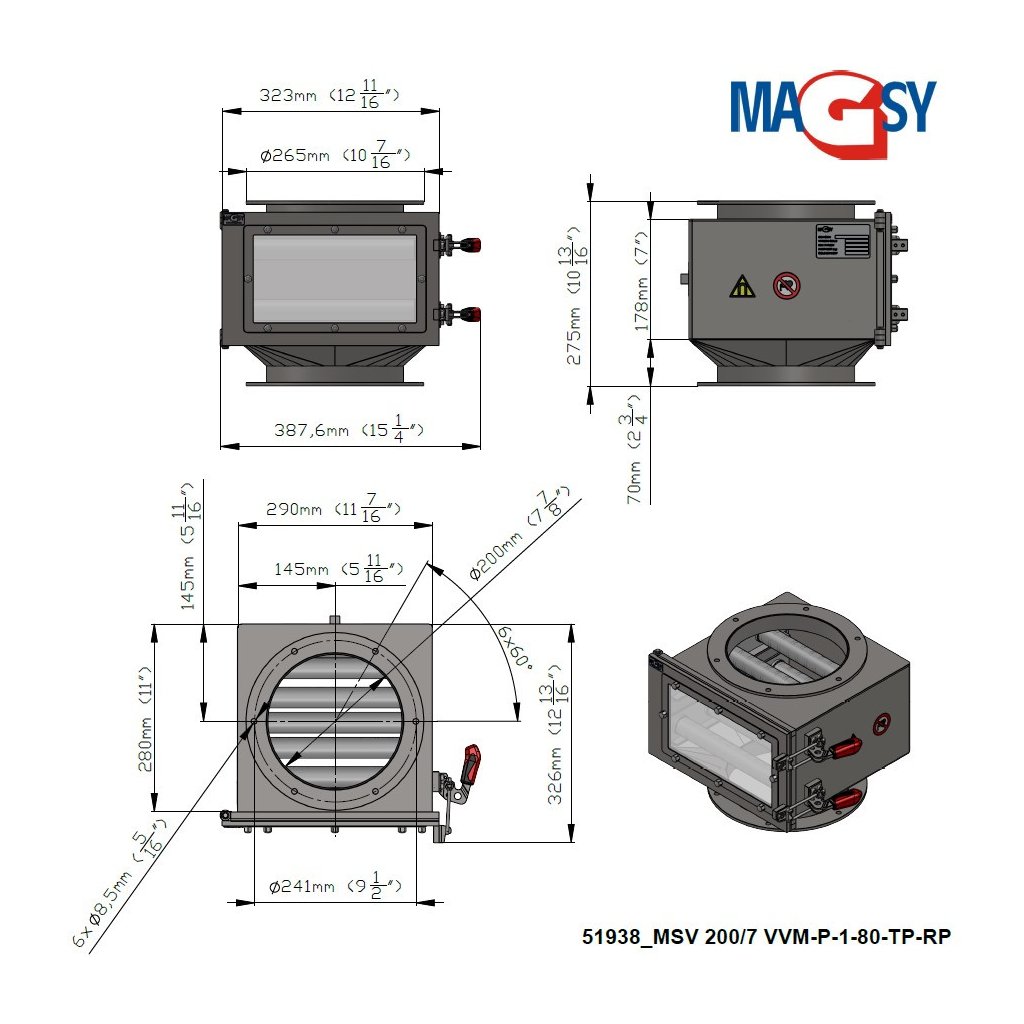

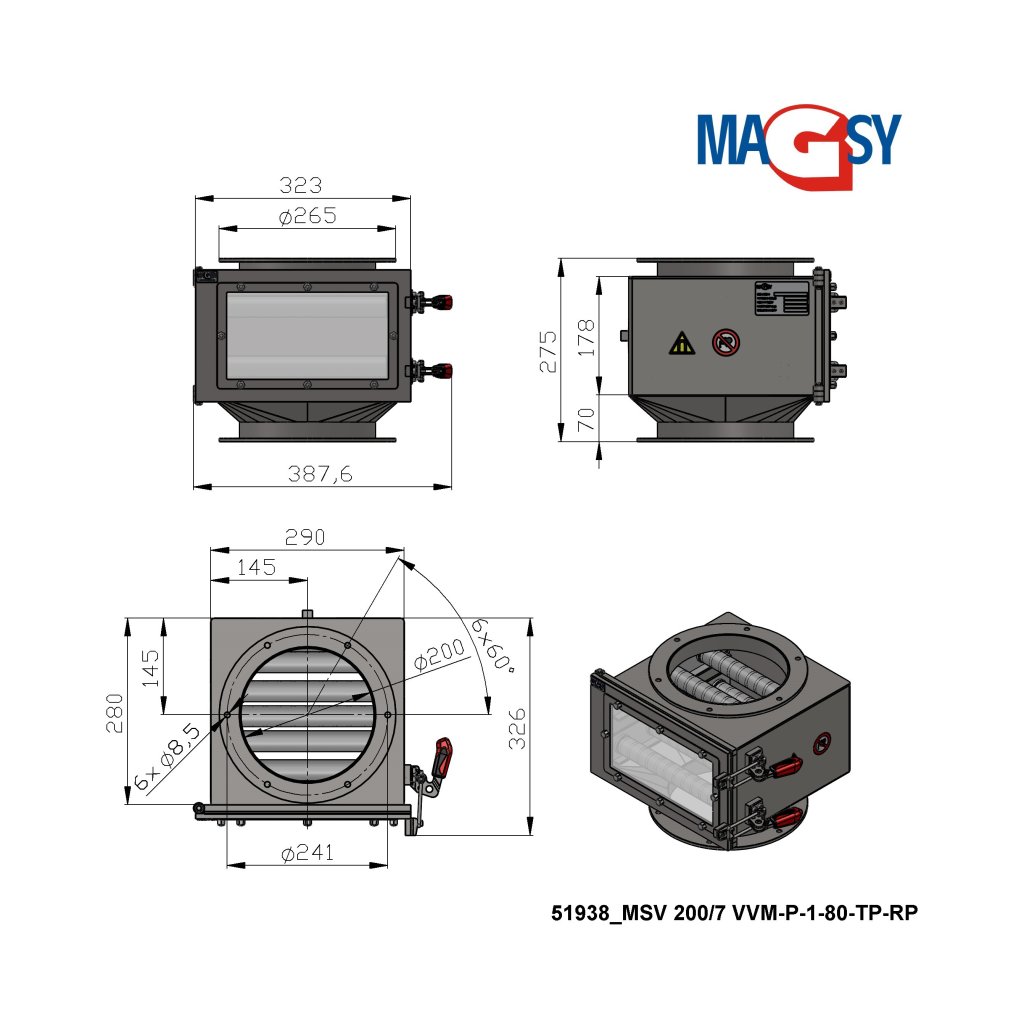

Provedení separátoru z otryskávané nerezové oceli v jakosti DIN 1.4301, ČSN 17240, AISI 304, leštěné magnetické rošty a trubice. Pro separaci je použito 7 tyčí vybavených neodymovými magnety. Odtrhová síla na trubici je 100 N, magnetická síla na trubici činí 7400 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace. Kruhový vstup/výstup DN 200 mm s přírubou. Hmotnost 25,2 kg.

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
