Magnetický separátor výsuvný MSV 200/7 VVM-P-3-80-TP-RL
Nevyhovuje Vám tento separátor? Vyrobíme Vám separátor na míru |
Kontaktujte nás  Zákaznická podpora |
| Zadat poptávku |
Podrobnější text naleznete ZDE
Parametry
| Materiál | nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240 |
| Počet magnetických tyčí | 7 |
| Magnetická síla na trubici ? | 8.800 Gs |
| Odtrhová síla na trubici ? | 117 N |
| Hmotnost celková | 25 kg |
| Hmotnost magnetického jádra | 13 kg |
| Teplotní odolnost magnetu | 80 °C |
| Vstup/výstup | DN 200 |
| Povrchová úprava těla | Tryskání skleněnými kuličkami |
| Povrchová úprava roštů a trubic | Leštění, hodnota Ra menší než: 0,1 µm |
| Těsnění | Silikon - také pro potravinářství (ATEST) |
| STAV VÝROBKU ? | Nový |
| Provedení | Standard |
| Typ magnetu | Neodym (NdFeB) |
| Zakončení | Příruba |
Přílohy
Skladem
Dnes odešleme
Doprava nad 1000 Kč ZDARMA
Doplňující popis
Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi homogenní, suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání separátoru. Díky manuálnímu čištění výsuvných roštů je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.
- Široké pole průmyslového využití.
- Snadná instalace a obsluha.
- Pro nekontinuální provozy.
- Propracovaný magnetický labyrint.
- Pro suché, homogenní, dobře sypné směsi.
Dokonalé vyčištění směsi

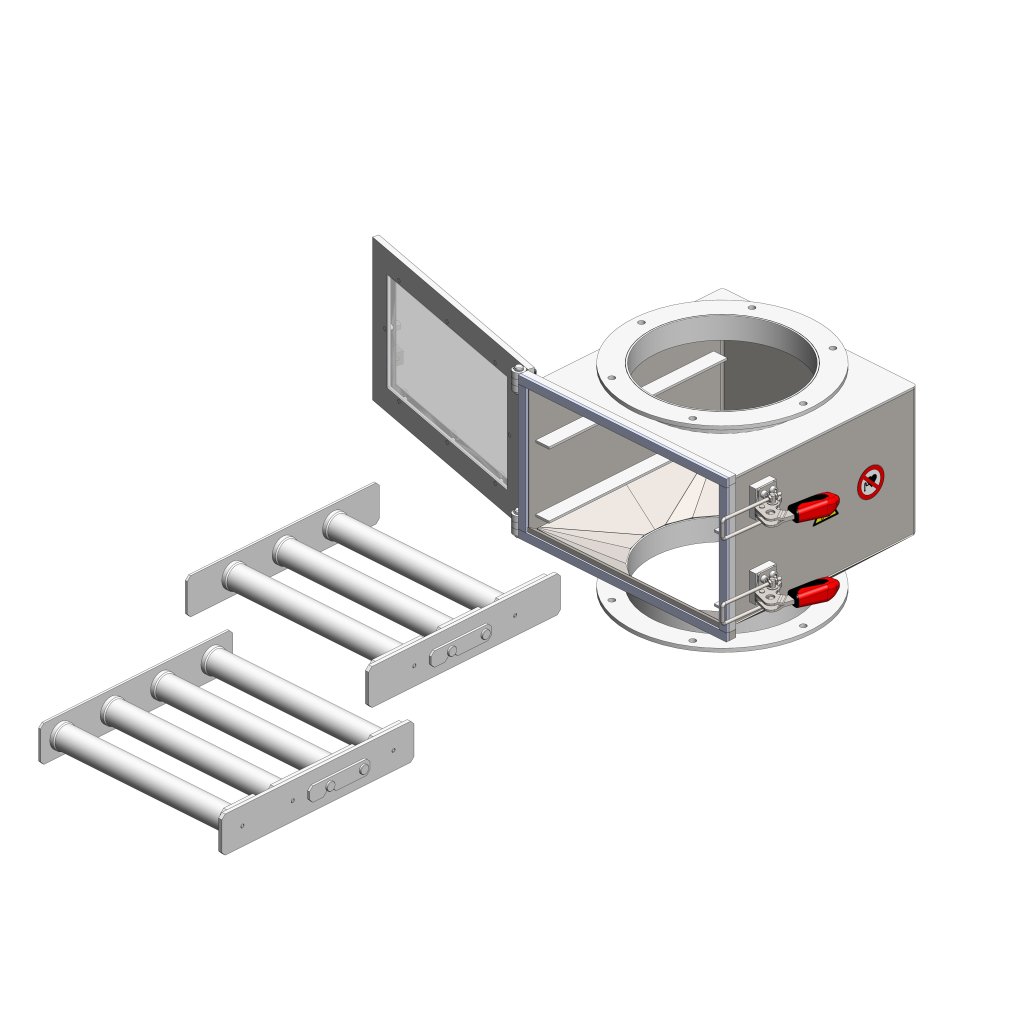

Výsuvný magnetický separátor MSV 200/7 VVM-P-3-80-TP-RL lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit, například nože nebo mlýny. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvěle konstrukčně řešenému magnetickému labyrintu, který sestává z dvojice nad sebou umístěných roštů, dochází k vysokému záchytu nečistot.
Snadné použití

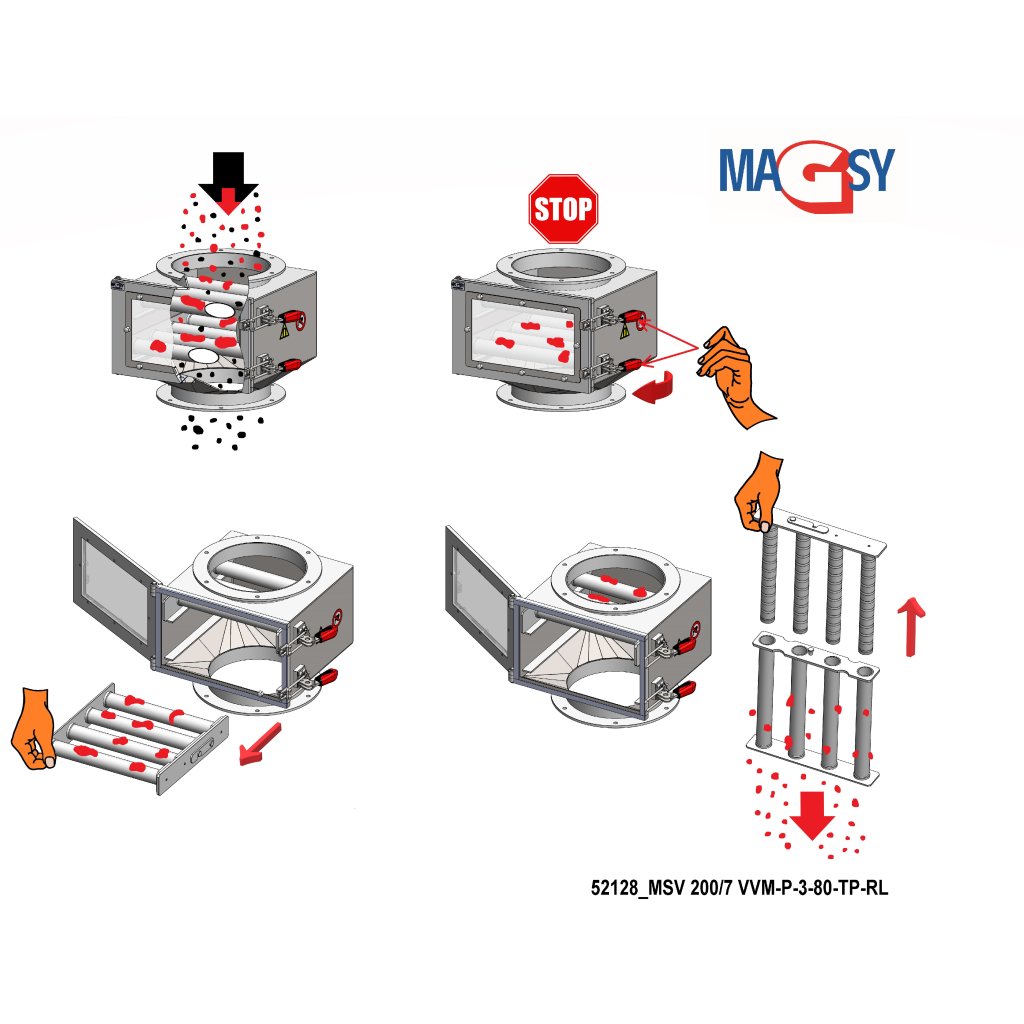

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na svislá potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes rošty separátoru, kde dochází k záchytu nečistot. Rošty se při zaplnění zachycenými nečistotami vysunou a manuálně očistí, proto je separátor vhodný spíše pro nekontinuální provozy.
Technický popis

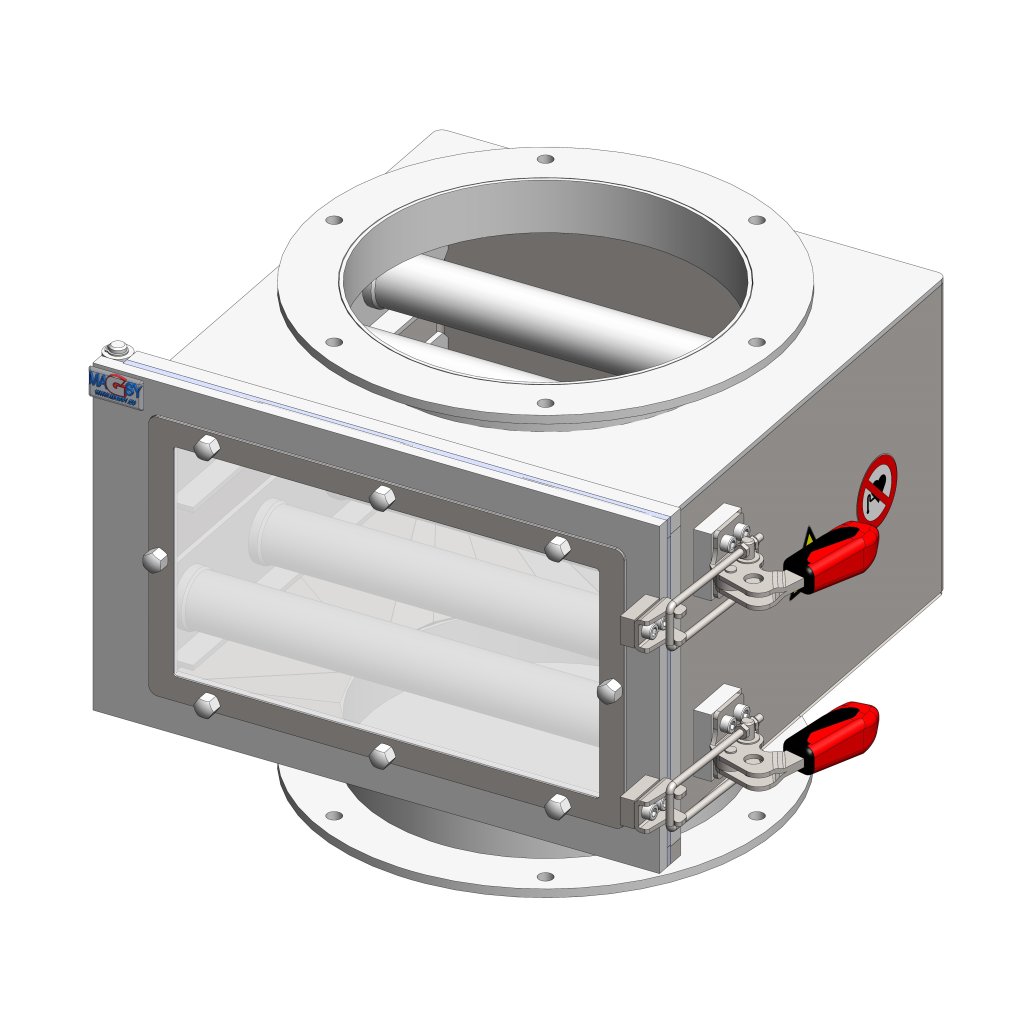

Provedení separátoru z otryskávané nerezové oceli, leštěné magnetické rošty a trubice. Pro separaci je použito 7 tyčí vybavených neodymovými magnety. Odtrhová síla na trubici je 117 N, magnetická síla na trubici činí 8800 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace. Silikonové těsnění pro dokonalou těsnost s atestem pro použití v potravinářství. Vybaveno přírubou pro napojení na potrubí. Hmotnost 25 kg.
TESTOVACÍ METODA
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
UPOZORNĚNÍ: Uváděné hodnoty odtrhové síly některých produktů byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku. Měření však nebylo prováděno u všech produktů a v takových případech se jedná pouze o odhad nebo interní pomocný výpočet prodávajícího. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://e-shop.magsy.cz/vraceni-zbozi/ a zakoupit silnější magnet. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
