Magnetický separátor výsuvný MSV 250/7 VVM-J-4-80-TP-RPL

Nevyhovuje Vám tento separátor?

Vyrobíme Vám separátor na míru

Kontaktujte nás

Zákaznická podpora

+420 739 456 093
vyrobky@magsy.cz

Zadat poptávku

Podrobnější text naleznete ZDE

Parametry

Materiál	nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240
Počet magnetických tyčí	7
Průměr magnetických tyčí	31 mm
Magnetická síla na trubici ? Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.	10.200 Gs
Odtrhová síla na trubici ? Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu. Pro vaši informaci 10 N = cca 1 kg. Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.	93 N
Hmotnost celková	24 kg
Hmotnost magnetického jádra	14 kg
Teplotní odolnost magnetu	80 °C
Vstup/výstup	DN 250
Povrchová úprava těla	Tryskání skleněnými kuličkami
Povrchová úprava roštů a trubic	Leštění, hodnota Ra menší než: 0,1 µm
STAV VÝROBKU ? Pokud se jedná o TESTOVACÍ produkt, znamená to, že byl použitý na testování u zákazníka (většinou jedno použití). Je vyčištěný a nemá žádné známky opotřebení. Záruka je stejná jako u NOVÉHO.	Nový
Provedení	Standard
Magnetická síla ve vzdál. 1 mm	6.900 Gs
Magnetická síla ve vzdál. 5 mm	3.100 Gs
Typ magnetu	Neodym (NdFeB)
Zakončení	Jacob

Přílohy

Stáhnout

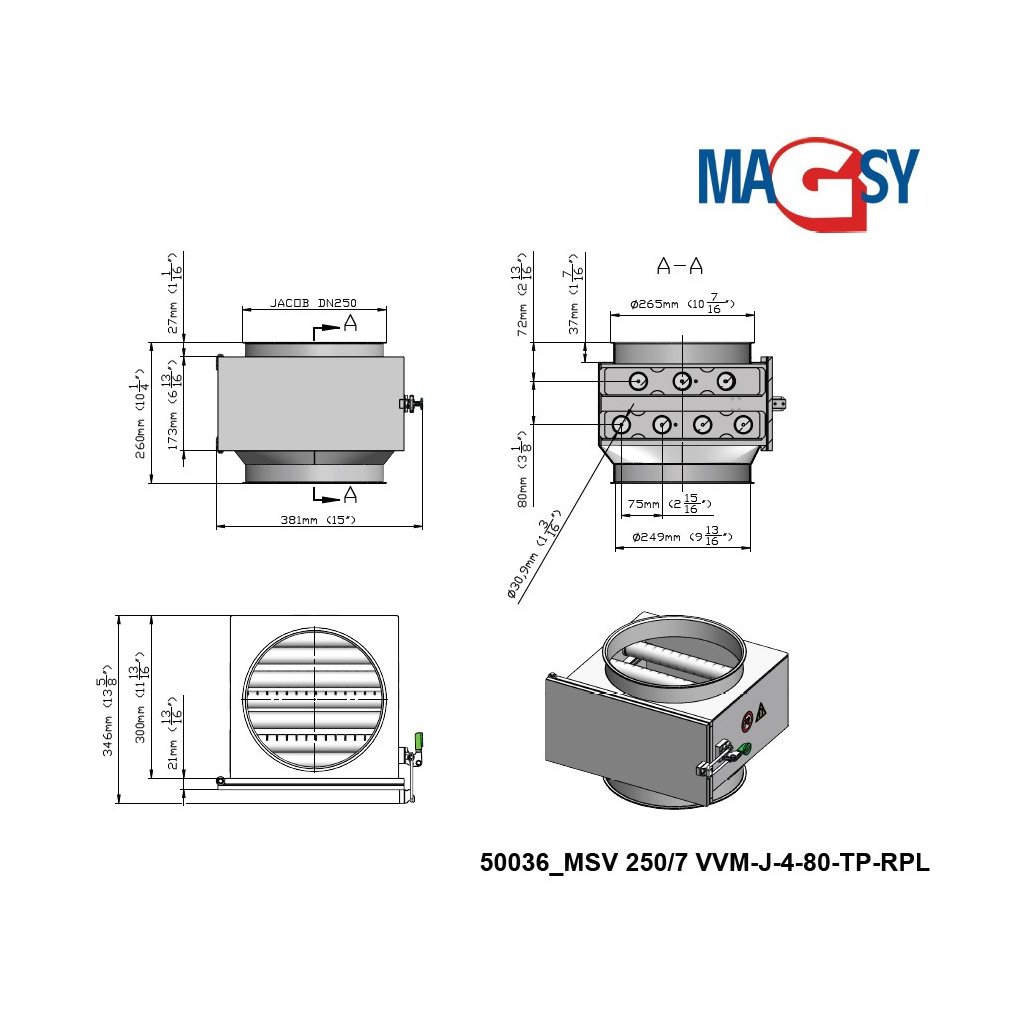

50036 Rozměry EN

Stáhnout (455.25k)

Máte otázku?

Zeptejte se našich odborníků

Není skladem

Chci vědět dostupnost a cenu

Kód: 50036

EAN: 8595133920841

100 800,00 Kč Bez DPH

Doprava nad 1000 Kč ZDARMA

Doplňující popis

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich směsí od feromagnetických nečistot. Pro správnou funkci musí být přečišťované směsi homogenní, suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání separátoru. Díky manuálnímu čištění výsuvných roštů je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.

- Široké pole průmyslového využití.

- Snadná instalace a obsluha.

- Pro nekontinuální provozy.

- Propracovaný magnetický labyrint.

- Pro suché, homogenní, dobře sypné směsi.

Dokonalé vyčištění směsi

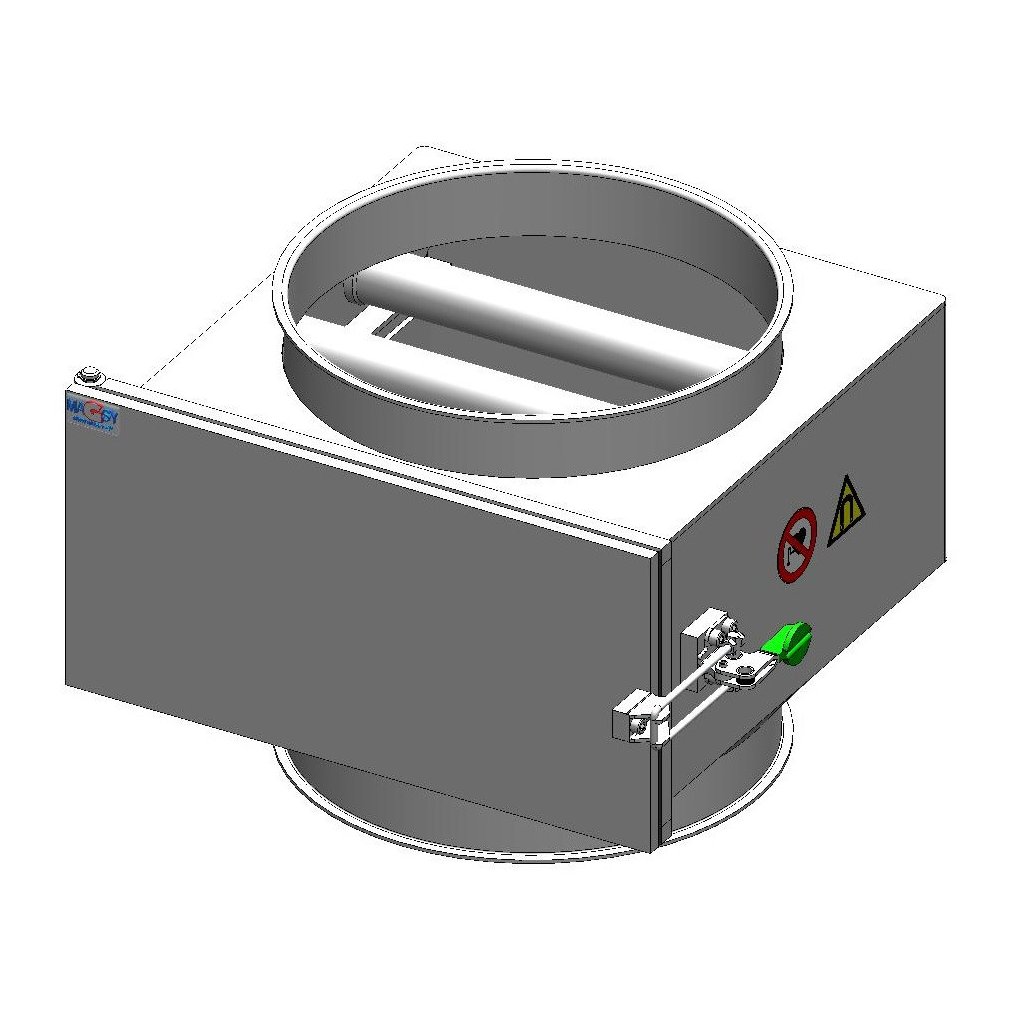

Výsuvný magnetický separátor MSV 250/7 VVM-J-4-80-TP-RPL v provedení standart nabízí vysoký magnetický výkon, uživatelsky přívětivý systém čištění a inovovanou konstrukci v moderním designu. Pro správnou funkci musí být separovaný materiál homogenní, suchý a s dobrými sypnými vlastnostmi. Provedení separátoru z otryskávané nerezové oceli, leštěné magnetické rošty a trubice. Pro separaci je použito 7 tyčí vybavených silnými neodymovými magnety. Odtrhová síla na trubici je 93 N, magnetická síla na trubici činí 10200 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace. Kruhový vstup/výstup DN 250 mm se systémem zakončení Jacob. Hmotnost 24 kg.

Snadné použití

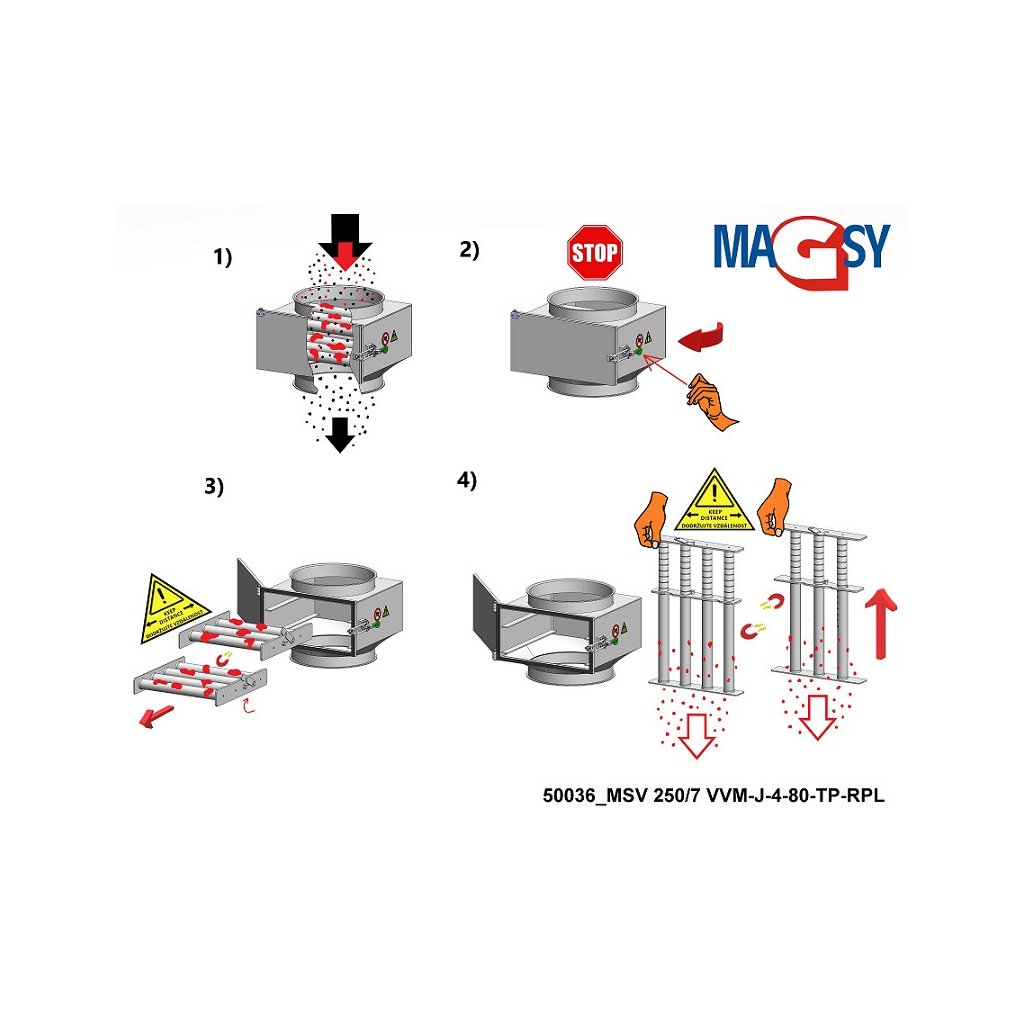

Magnetický separátor je vybaven přírubou na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na svislá potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes rošty separátoru, kde dochází k záchytu nečistot. Rošty se při zaplnění zachycenými nečistotami vysunou a manuálně očistí, proto je separátor vhodný spíše pro nekontinuální provozy.

Klíčové vlastnosti

Výsuvný magnetický separátor 250/7 VVM-J-4-80-TP-RPL je ideální pro svislá potrubí. Dvojice výsuvných roštů zachycující feromagnetické nečistoty, ruční čištění roštů, ideální pro nekontinuální provoz. Pro správnou funkci musí být separovaný materiál homogenní, suchý a s dobrými sypnými vlastnostmi. Provedení separátoru z otryskávané nerezové oceli, leštěné magnetické rošty a trubice. Pro separaci je použito 7 tyčí vybavených neodymovými magnety. Odtrhová síla na trubici je 93 N, magnetická síla na trubici činí 10200 Gs, v kombinaci s optimální vzdáleností mezi trubicemi je tak zajištěna vysoká efektivita separace. Silikonové těsnění pro dokonalou těsnost s atestem pro použití v potravinářství. Vybaveno přírubou pro napojení na potrubí. Hmotnost 24 kg.

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.
