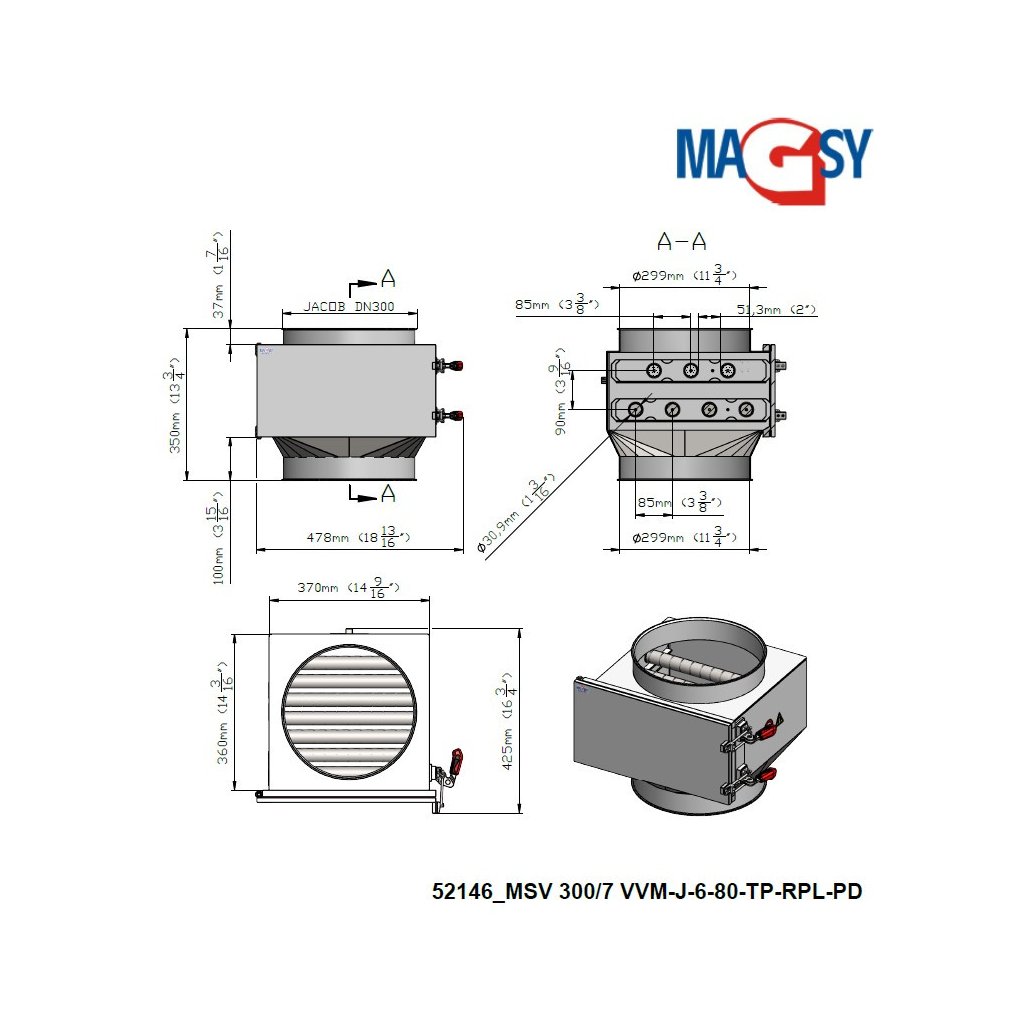

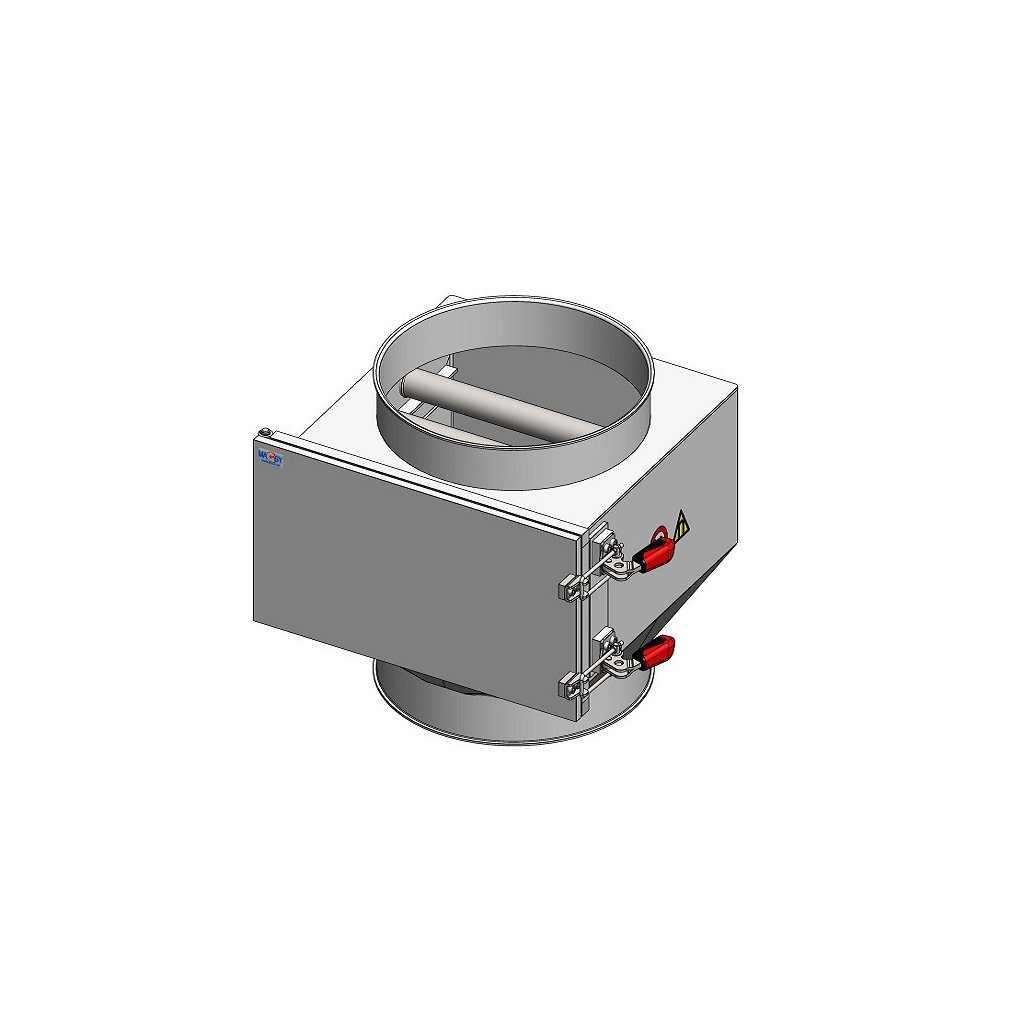

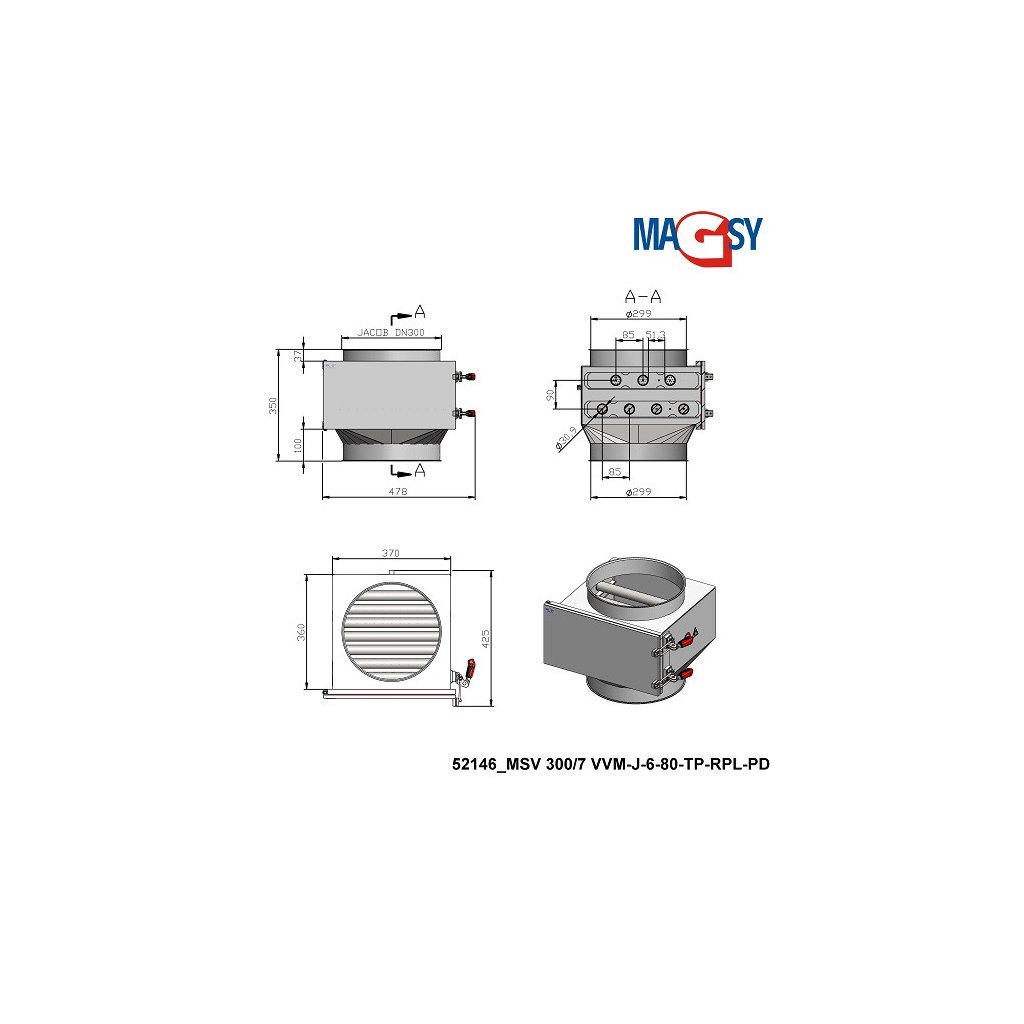

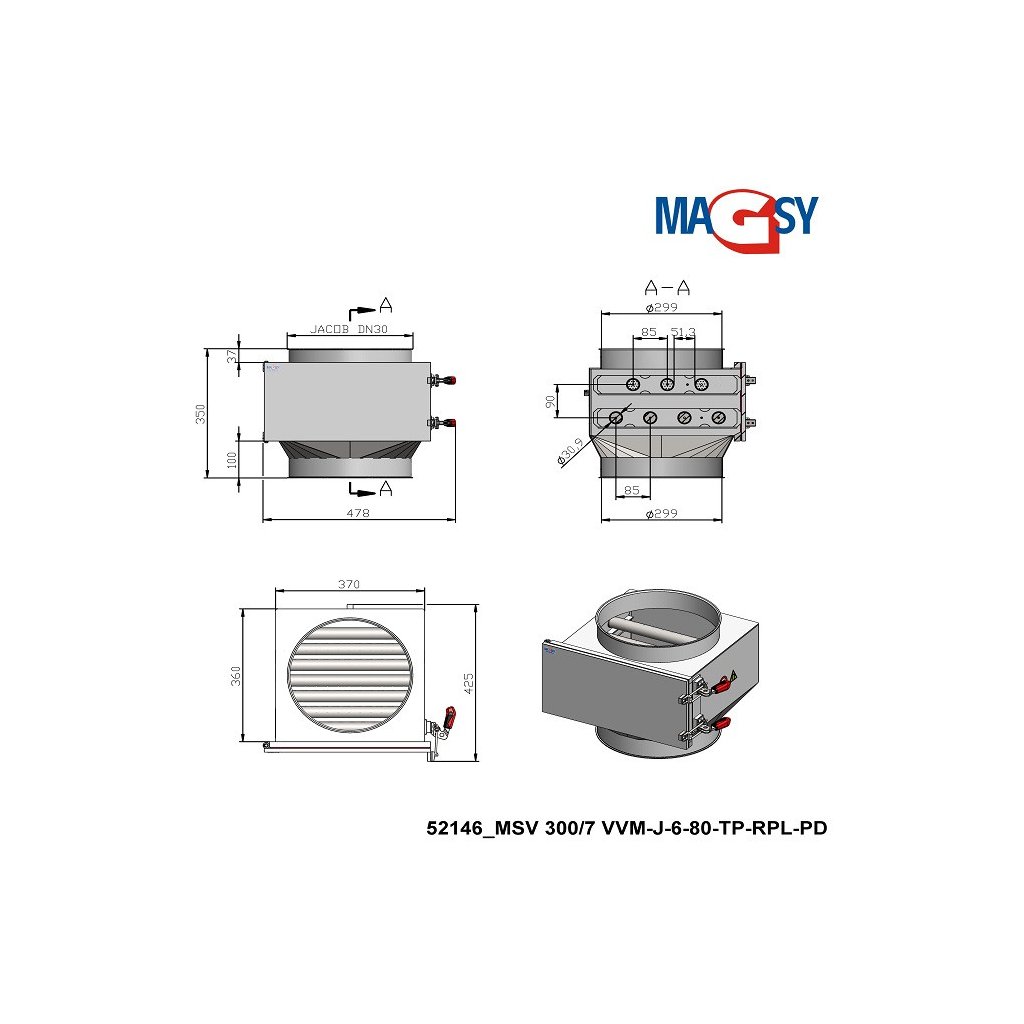

Magnetický separátor výsuvný MSV 300/7 VVM-J-6-80-TP-RPL-PD
Odesíláme do 24 hodin
Zboží odesíláme nejpozději do 24 hodin během pracovních dnů.
Vyrábíme na míru
Separátory vyrábíme na míru do 2-3 měsíců.
23 let na trhu
Jsme česká firma s 23letou tradicí na trhu.
Tisíce spokojených zákazníků
Tisíce odeslaných balíčků a spokojených zákazníků.
Video níže slouží pouze k ilustraci principu funkce a nemusí odpovídat provedením, designem, počtem roštů a trubic u této konkrétní položky na e-shopu, na kterém se právě nacházíte.
Magnetický separátor, určený výhradně pro průmyslové použití, zajistí dokonalé vyčištění vašich suchých směsí od feromagnetických nečistot (pojmem feromagnetické nečistoty myslíme plně magnetické kovy jako železo, nikl, kobalt a slitiny obsahující železo nikoliv paramagnetické, velmi jemně magnetické materiály).
Pro správnou funkci musí být přečišťované směsi (materiál, který sypete přes magnetický separátor) :
- homogenní,
- suché s dobrými sypnými vlastnostmi, aby nedocházelo k ucpání magnetického separátoru, viz. dále.
Magnetický separátor je vhodný k použití pouze do nekontinuálních provozů (v průběhu ručního čištění magnetického separátoru je nutno zastavit tok přečišťovaného materiálu). Instaluje se pouze do svislých potrubí (v případě, že není možná svislá instalace, nepoužívejte tento výrobek a kontaktujte nás pro vytipování jiného magnetického separátoru případně k potvrzení vhodnosti jeho použití) např. v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů v oblasti výroby stavebních hmot viz. výpis vhodných materiálů níže.
Výsuvný magnetický separátor se používá jako předstupeň pro ochranu technologií tak, aby se kovové feromagnetické nečistoty nedostaly do zařízení, která by mohly poškodit, například nože mlýnů, drtičů, trysky regranulačních a granulačních linek, trysky vstřikolisů, vytlačovací stolice, lisovací stolice, šrotovací zařízení, jemná síta, keramické lisovací stolice, sklářské lisy atd. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec výrobního procesu těsně před balení a expedici, aby nedošlo již k žádné kontaminaci kovovým feromagnetickým materiálem během dalších operací ve výrobním závodě. V tomto případě se předpokládá okamžité uzavření přečišťovaného materiálu do uzavíratelných obalů nebo do jiných, uzavíratelných nádob. Díky skvěle konstrukčně řešenému magnetickému labyrintu, který sestává z dvojice nad sebou umístěných roštů, dochází k vysokému záchytu nečistot (čtěte prosím detailně níže popis, jaké feromagnetické kovové nečistoty může tento magnetický separátor zachytit).
Zrnitost (frakce, velikost) přečišťovaného materiálu může být maximálně do průměru 5 mm (5x5x5 mm), pravidelného tvaru, materiál musí být dobře sypný, suchý, nelepivý a bez hrudek, aby nedocházelo k zahlcování (ucpání) magnetických roštů materiálem. Pojmem dobře sypný materiál, který v tomto popisu používáme, je myšlen takový materiál, který při samovolném sypání nemá vlastnosti se klenbovat (shlukovat se do jednolitých celků), samovolně se zadržovat a bránit tak volnému sypání se přes magnetické rošty (přes magnetický separátor). Příkladem takových materiálů (které se špatně sypou) mohou být materiály vlhké, mastné, ale také i materiály na první pohled suché, zdánlivě vypadající jako dobře sypné ovšem jejich přirozená vlastnost je, že se špatně sypou. Takovým zástupcem je například hladká, velmi jemně namletá mouka nebo různé, velmi jemně namleté škroby. Materiály, které doporučujeme a jsou podle našeho odborného názoru a zkušeností vhodné k přesypávání (přečišťování) přes tento magnetický separátor uvádíme níže (upozorňujeme na výše uvedenou maximální přípustnou frakci/zrnitost). V případě, že materiál, z kterého požadujete separovat kovové feromagnetické nečistoty (materiál k přečišťování) nenalezne ve výpisu níže, nepoužívejte tento výrobek a kontaktujte nás pro bližší upřesnění a případné doporučení jiného magnetického separátoru nebo odsouhlasení, že tento typ je vhodný i na použití pro magnetickou separaci z vašeho materiálu.
Příklady materiálů, které jsou vhodné pro magnetickou separaci pomocí tohoto magnetického separátoru :
- cereálie, různé druhy
- cukr krystal
- cukr moučka (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše magnetického separátoru)
- čaj (sušený a drcený ne sušené nebo čerstvé lístky)
- čočka (v případě častého používání pro velké množství čočky hrozí abraze, upozorňujeme na rychlejší opotřebení krycích trubic)
- drcené kakaové boby
- drcené PET láhve (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše roštu, spíše vhodné pro menší kapacitní množství)
- dřevní štěpka (velmi jemná frakce, upozorňujeme na horší sypné vlastnosti)
- gumárenský regranulát
- gumová drť (nesmí obsahovat jemné vlásečnicové zbytky po drcení, podobné jemným nitím)
- chilli semínka
- kakao mleté
- káva mletá
- káva surová (pozor na abrazi materiálu při větších kapacitách)
- krmiva pro zvířata (dobře sypná, charakterově podobná hrubší mouce až do více hrubých frakcí ovšem max. zrnitost 3 mm, nesmí být abrazivní)
- kypřící prášek do pečiva
- lyofilizované ovoce (pozor na frakci materiálu)
- lepek (pozor na klenbování, velmi náchylný)
- mák (pouze semínka máku ne celé makovice)
- masokostní moučka
- mletá kukuřice (upozorňujeme na zvýšenou abrazi tohoto materiálu, možno použít separátor, ale častěji kontrolovat opotřebení krycích trubic)
- mouka (zde pozor na zahlcování materiálem, doporučujeme sypat pomaleji a rovnoměrně rozmístit po celé ploše roštu, spíše doporučujeme na mouky hrubší)
- ovocné, mrazem sušené prášky
- plastová drť (bez skelné příměsi, dále nesmí obsahovat jemné vlásečnicové zbytky po drceni, podobné jemným nitím)
- plastový granulát a regranulát (bez skelné příměsi)
- popel (ne žhavý ale chlazený na pracovní teplotu magnetického separátoru)
- písek (suchý, jemný písek, upozorňujeme na zvýšenou abrazi tohoto materiálu, možno použít separátor, ale častěji kontrolovat opotřebení krycích trubic)
- sezamová semínka
- sklovina neboli skelná hmota (upozorňujeme na možnost zvýšené abraze a zvýšené riziko prodření krycích trubic, pravidelně kontrolujte stav krycích trubic)
- slunečnicová semena (jemně mletá ne celá)
- směsi na výrobu chleba
- stavební hmoty (pouze dobře sypné a neabrazivní, bez obsahu skel a keramických příměsí)
- strouhanka
- sušená syrovátka
- sušené ovoce (dodržujte přípustnou frakci materiálu a nelepivost)
- sůl (upozorňujeme na případnou menší životnost z důvodu použitého materiálu, záleží na četnosti používání, kontaktujte výrobce pro potvrzení vhodnosti použití)
- sušená cibule
- sušená čokoláda
- sušená syrovátka
- sušené bylinky
- sušené instantní polévky
- sušené koření (jemně mleté nebo velmi jemně nadrcené)
- sušené mléko
- sušený kokos
- sypké škroby např. kukuřičný škrob (sypat pomalu a rovnoměrně rozmístit po celé ploše, riziko klenbování)
- tabák (pozor na přípustnou frakci, musí být suchý a drcený)
Opětovně zdůrazňujeme, že materiály musí být suché, dobře sypné (nesmí mít vlastnosti se klenbovat), neabrazivní v maximální pravidelné granulometrii do průměru 5 mm (5x5x5 mm). Kapacita prostupnosti se liší v závislosti na materiálu, ze kterého požadujete feromagnetické nečistoty separovat, nelze jednoznačně určit, liší se pro každý typ materiálu. V případě, že si nejste jisti prostupností, kapacitním průchodem, nepoužívejte tento magnetický separátor a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.
Upozorňujeme, že síla stěny krycí trubice je velmi malá z důvodu docílení vysoké magnetické indukce (magnetické síly) a odtrhové síly na jejím povrchu. Proto prosím zvažte i výšku, ze které budete materiál na magnetický separátor (na magnetické rošty) sypat (výška dopadu). Výška, ze které se materiál sype na magnetické rošty, nesmí přesáhnout 1 m. Toto je ovšem individuální pro každý typ materiálu. Nelze přesně určit a předepsat, který materiál se má z jaké výšky sypat. V případě sypání z velké výšky může dojít k prohnutí nebo k proražení krycích trubic a k poškození celého výrobku. V případě, že výška, ze které se bude Váš materiál sypat na magnetické rošty, je vyšší než 1 m, nepoužívejte tento výrobek a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.
Tento magnetický separátor vychytává (separuje) kovové magnetické částice od velikosti 1 µm a menší (charakterově feromagnetický, nezměřitelný, magnetický prach) až do velikosti pr. 5 mm (5x5x5 mm), což je maximální frakce (velikost) materiálu, která může na magnetický separátor dopadávat a která může být přes magnetický separátor přesypávána. V ojedinělých případech může magnetický separátor zachytit i větší kovové předměty až do velikosti pr. 10 mm (10x10x10 mm). Předpokládá se ale nahodilý výskyt těchto nečistot max. do 1% z celkové hodinové kapacity prosypávaného materiálu (předpokládá se pravidelné čištění magnetického separátoru od feromagnetických nečistot, tímto není myšleno, že celé 1% větších, feromagnetických nečistot může zůstat na magnetických trubicích po celou dobu sypání hodinové kapacity sypaného materiálu). Obsah těchto větších feromagnetickcýh nečistot nesmí být vyšší. V případě, že je výskyt těchto větších feromagnetických nečistot ve vašem materiálu vyšší, nepoužívejte tento magnetický separátor a obraťte se na naše technicko-obchodní oddělení k poskytnutí odborného poradenství. Do magnetického separátoru (na magnetické rošty) nesmí dopadat větší předměty než uvádíme (max. průměr 5 mm, 5x5x5 mm) vyjma feromagnetických nečistot, které popisujeme výše v nahodilém množství. V případě, že se obáváte přítomnosti i větších feromagnetických nebo jiných nečistot, příměsí, je potřeba předřadit síto o velikosti ok max. 5 mm, aby byly tyto větší, nežádoucí předměty zachyceny již před vstupem do magnetického separátoru (po instalaci síta je potřeba zvážit snížení kapacitního zatížení, prostupnosti magnetického separátoru). Síto není součástí dodávky magnetického separátoru. Upozorňujeme také na možnost, že Váš materiál může obsahovat velké množství jemných kovových nečistot (velmi jemný kovový magnetický prach o velikosti menší než 1 µm), které mohou tzv. obalit magnetické trubice a zneprůchodnit magnetický separátor (jemné magnetické částice na sebe nabalují i přesýpaný materiál a zahltí celý systém). Současně s tím dojde k tomu, že se velmi sníží magnetická síla/účinnost magnetického separátoru. V případě, že se Vám magnetické trubice ihned po spuštění průchodu materiálu magnetickým separátorem obalí a celé „schovají“ do železného prachu toto není vadou magnetického separátoru, ale je potřeba posílit magnetickou separaci dalším magnetickým separátorem nebo častěji čistit magnetické rošty, váš materiál obsahuje pravděpodobně velmi velké množství feromagnetických částic.
Jestliže nejste schopni zajistit:
- nepřítomnost větších částic ve vašem materiálu než průměr 5 mm (5x5x5 mm)
- množství menší než 1% větších feromagnetických částic (do 10 mm) v hodinové kapacitě
- minimální výskyt kovového jemného prachu ve vašem materiálu
nepoužívejte tento magnetický separátor a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.
Magnetické rošty v magnetickém separátoru jsou konstruovány tak, aby zachytily co nejvíce kovových magnetických nečistot. Vše ovšem záleží na množství těchto magnetických nečistot, které se ve Vašem materiálu vyskytují. Není možné závazně garantovat vychytání všech feromagnetických nečistot. Vždy je potřeba zvážit konkrétní technologii a kapacity. V případě nutnosti je třeba předřadit či doplnit další typy magnetické separace. Nespoléhejte se prosím pouze na tento jeden magnetický separátor. V případě, že si nejste jisti, tento typ magnetického separátoru nepoužívejte a obraťte se kdykoliv na naše odborníky v oblasti magnetické separace.
Magnetický separátor nepoužívejte k separaci nerezavějící oceli (obecně nazývané jako nerez), ani v případě, že se jeví jako magnetická/paramagnetická (takové jsou například po průchodu různými drtiči nebo po jiných formách deformací, stejně tak mohou být tyto paramagnetické nerezy použity na výrobu různých sít).
Magnetický separátor není určen ani k magnetické separaci barevných nemagnetických kovů ani k magnetické separaci dílců nebo jejich částí, které feromagnetické kovy obsahují (např. plastové díly se zalisovanými zbytky kovových částí, drcené okenní rámy se zbytky kovových lišt, dřevěné pelety se zalisovanými jemnými drátky…). V případě, že potřebujete separovat (oddělovat) i takové feromagnetické nečistoty, tento magnetický separátor nepoužívejte a obraťte se na naše odborníky v oblasti magnetické separace, kteří Vám poradí, který jiný magnetický separátor použít případně o jaký typ doplnit Vaši separační sestavu.

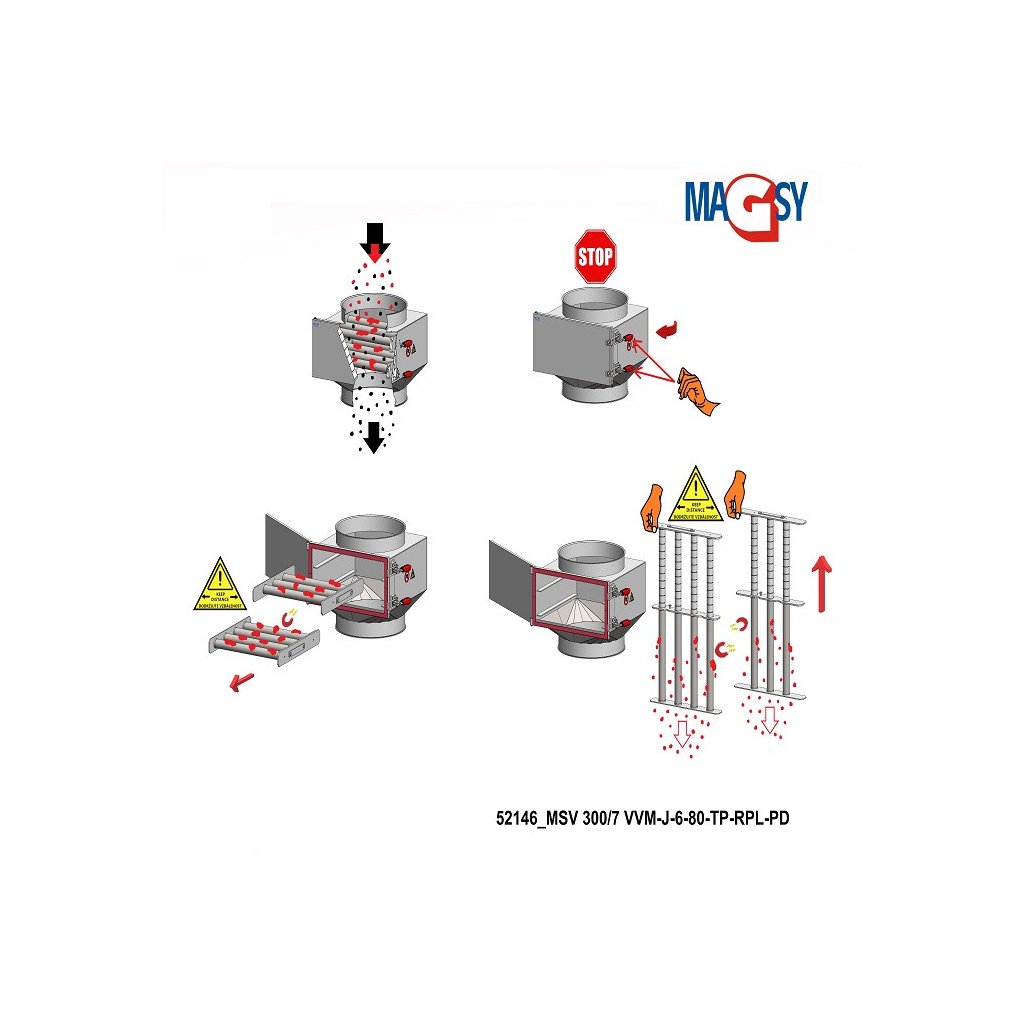

Upozorňujeme, že v průběhu čištění magnetického separátoru (čištění magnetických trubic) není možné používat tlakovou vodu ani magnetická jádra namáčet. Může se používat pouze suchý hadr k očištění nebo dobře vysušený tlakový vzduch k ofoukání zbytkových kovových nečistot a separovaného materiálu.
Při čištění magnetického separátoru buďte velmi opatrní, magnetické rošty i magnetická jádra po jejich vyjmutí jsou velmi silné a jejich přichycením ke kovovým předmětům může dojít k poranění přiskřípnutím, tlakovým scvaknutím. Nepokládejte na nic magnetického (stoly, ponky, schodnice, podlahy…). Pozor i k přiskočení jednotlivých komponentů magnetického separátoru k sobě v průběhu jeho čištění.
Tento magnetický separátor není určen pro použití v žádném prostředí, které je klasifikováno jako prostředí s nebezpečím výbuchu (ATEX).
Magnetický separátor slouží pouze k vnitřnímu použití. Neinstalujte ve venkovním prostředí.
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem se sondou o tloušťce 0,75 mm v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Jako potvrzení o měření a garanci naměřených hodnot vystavujeme a součástí dodávky každého kusu magnetického separátoru je originální měřící protokol vystavený právě pro Vaši konkrétní magnetickou tyč (na protokolu uvádíme skladové a výrobní číslo).
UPOZORNĚNÍ:
Výsledná odtrhová síla a magnetická indukce závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, tloušťce měřící sondy, znečištění povrchů, povrchové úpravě etalonu atd. Uváděné hodnoty odtrhové síly a magnetické indukce byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku, výsledky měření. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty magnetické indukce a odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://magnetickeseparatory.cz/vraceni-zbozi/ a zakoupit jiný typ magnetického separátoru. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
Copyright:
Nesouhlasíme, nepřejeme si a neudělujeme tímto nikomu žádný souhlas ke kopírování jednotlivých částí i celého textu. Je zakázána i obměna textu za použití shodných slovních spojení s výslednou významovou podobností a shodou s naším textem. Nepřejeme si a nesouhlasíme s jakýmkoliv umísťováním našeho textu kamkoliv na jiné webové stránky, do odborných časopisů, studií, závěrečných prací na středních a vysokých školách bez předchozího souhlasu firmy Magsy. V případě požadavku na použití našeho textu případně jeho částí nás kdykoliv kontaktujte.
Doplňkové parametry
| Kategorie: | Výsuvné magnetické separátory |
|---|---|
| EAN: | 8595133979474 |
| Hmotnost celková: | 37 kg |
| Hmotnost magnetického jádra: | 17 kg |
| Magnetická síla na trubici: | 12.200 Gs |
| Magnetická síla ve vzdál. 1 mm: | 6.900 Gs |
| Magnetická síla ve vzdál. 5 mm: | 3.100 Gs |
| Materiál: | nerezová ocel DIN 1.4301 /AISI 304 / ČSN 17240 |
| Materiály pro separátory: | Cukr krystal, Mouka, Plastový granulát, Saze, Koření, Písek, Mák, Slunečnicová semena, Cement, Gumový recyklát |
| Odtrhová síla na trubici: | 106 N |
| Počet magnetických tyčí: | 7 |
| Podrobnosti (URL): | https://magneticke-separatory.cz/separatory/magneticky-separator-s-vysuvnymi-rosty-msv/ |
| Povrchová úprava roštů a trubic: | Leštění, hodnota Ra menší než: 0,1 µm |
| Povrchová úprava těla: | Tryskání skleněnými kuličkami |
| Provedení: | Standard |
| Průměr magnetických tyčí: | 31 mm |
| STAV VÝROBKU: | Nový |
| Teplotní odolnost: | 80 °C |
| Typ magnetu: | Neodym (NdFeB) |
| Vstup/výstup: | DN 300 |
| Zakončení: | Jacob |
| Položka byla vyprodána… | |
