Magnetický separátor deskový MSP 200 F-UP-J

Nevyhovuje Vám tento separátor?

Vyrobíme Vám separátor na míru

Kontaktujte nás

Zákaznická podpora

Parametry

Materiál	Nerezová ocel DIN 1.4301, EN 10088, (X5CrNi 18-10), ČSN 17240, AISI 304, AKV 7
Hmotnost celková	94 kg
Vstup/výstup	DN 200
Povrchová úprava těla	Tryskání skleněnými kuličkami
Odtrhová síla	10 N
Magnetická síla ? Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.	2.490 Gs
STAV VÝROBKU ? Pokud se jedná o TESTOVACÍ produkt, znamená to, že byl použitý na testování u zákazníka (většinou jedno použití). Je vyčištěný a nemá žádné známky opotřebení. Záruka je stejná jako u NOVÉHO.	Nový
Provedení	Standard
Typ magnetu	Ferit
Teplotní odolnost	150 °C (jedná se o trvalou teplotu, která bude působit na magnet, nejedná se o teplotu, která bude trvale působit na celý výrobek)
Zakončení	Jacob

Přílohy

Stáhnout

Videa

Plate magnetic separator MSP

VIDEO

Plate magnetic separator MSP

Máte otázku?

Zeptejte se našich odborníků

Skladem

V úterý odešleme

Poslední kus skladem

Doprava nad 1000 Kč ZDARMA

Doplňující popis

TESTOVACÍ METODA

Postup měření magnetické indukce

Měření je provedeno standardním gaussmetrem v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.

Postup měření odtrhové síly

Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.

Pro vaši informaci 10 N = cca 1 kg.

Výsledná odtrhová síla závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, povrchové úpravě etalonu atd.

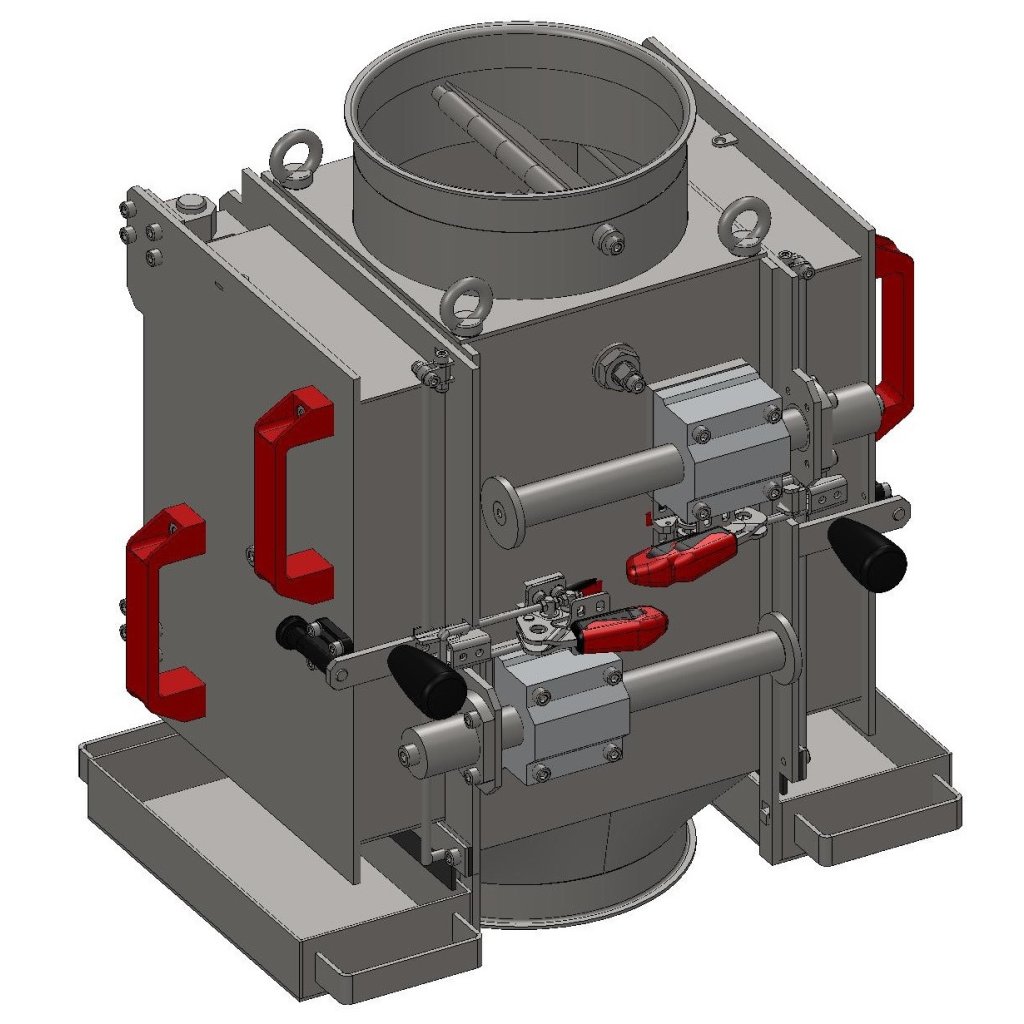

Magnetický separátor deskový MSP 200 F-UP-J pro průmyslové využití

Magnetický separátor pro průmyslové použití zajistí dokonalé vyčištění vašich směsí od feromagnetických nečistot. Je vhodný pro suché směsi s většími částicemi i pro směsi s horšími sypnými vlastnostmi. Díky manuálnímu čištění je separátor vhodný do nekontinuálních provozů. Ideální pro instalaci na svislá potrubí v chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů, nebo v oblasti výroby stavebních hmot.

 Široké pole průmyslového využití.

 Snadná instalace a obsluha.

 Pro nekontinuální provozy.

 Propracovaný systém ručního čištění.

 Snadná obsluha.

Dokonalé vyčištění směsi

Magnetický separátor deskový lze použít jako předstupeň pro ochranu technologií, tak aby se kovové částečky nedostaly do zařízení, která by mohly poškodit. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec linky. Díky skvělému konstrukčnímu řešení, kdy směs prochází mezi dvojicí magnetických desek, dochází k vysokému záchytu nečistot. Oceníte nastavitelnou rozhrnovací stříšku, pomocí které snadno seřídíte tok materiálu tak, aby docházelo k co nejvyššímu záchytu nečistot.

Efektivní použití

Magnetický separátor je vybaven lemem na vstupu i výstupu pro umístění do potrubního systému. Instaluje se na potrubí, kde nahradí jejich část, čištěná směs tak prochází přímo přes magnetické pole magnetických desek, kde dochází k záchytu nečistot. Díky feritovým magnetům, kterými je separátor vybaven je zajištěna vysoká účinnost a dlouhá životnost celého zařízení.

Snadné čištění

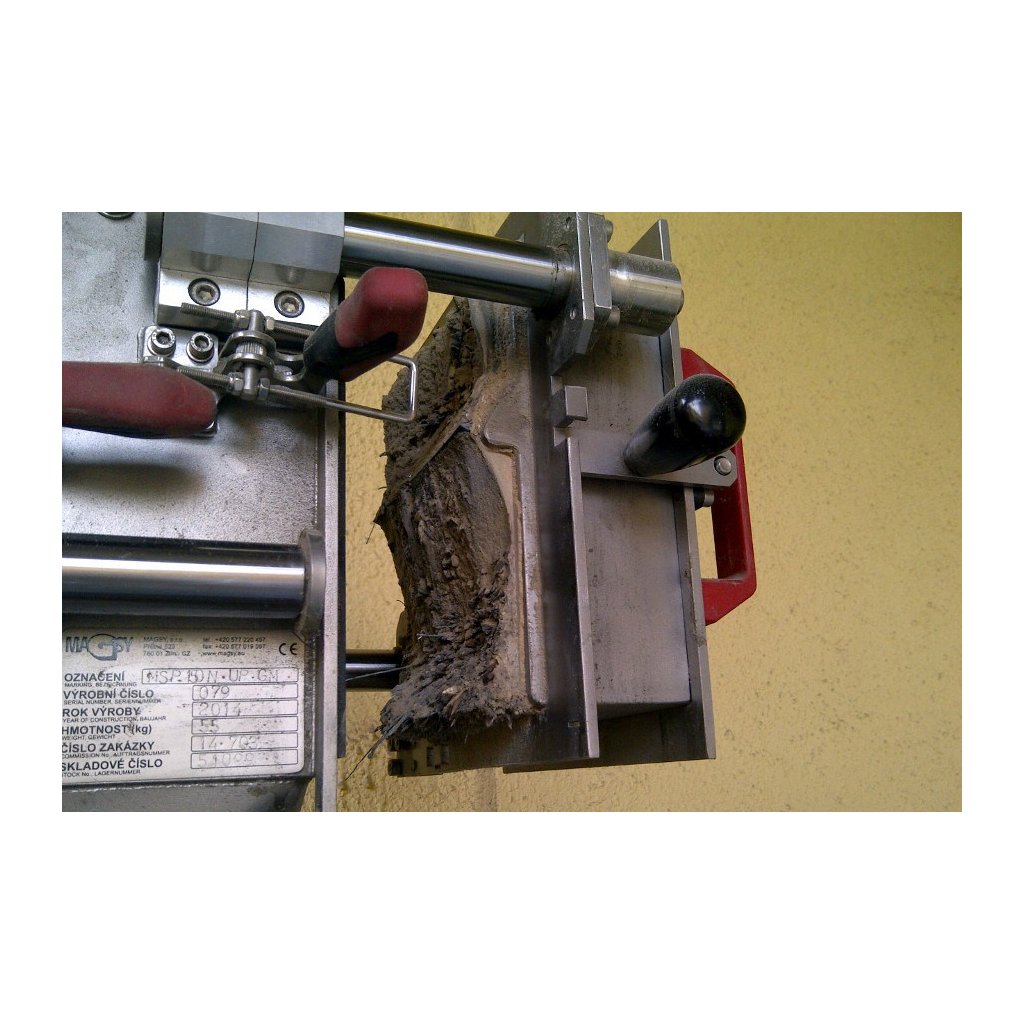

Deskový magnetický separátor je vybaven propracovaným systémem pro pohodlné čištění. V případě velkého záchytu nečistot klapkou jednoduše zastavíte tok materiálu, magnetické desky se zachycenými nečistotami vysunete a následným odklopením samotných magnetických desek dojde k odmagnetování odpadu a jeho spadu do integrovaných zásobníků.

Klíčové vlastnosti

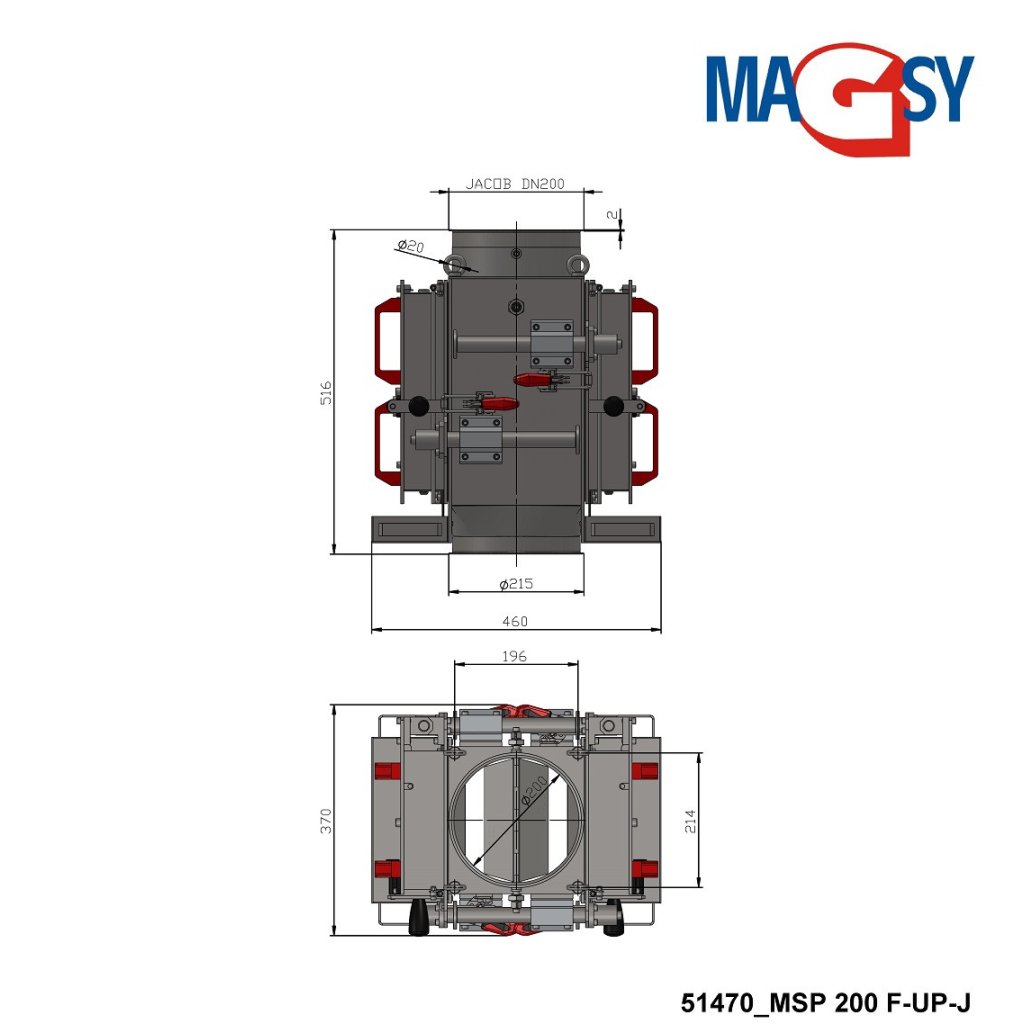

Deskový magnetický separátor MSP 200 F-UP-J pro suché směsi. Dvojice magnetických desek zachycující feromagnetické nečistoty, ruční čištění, ideální pro nekontinuální provoz. Vhodné pro snadno prostupné směsi o větším průměru částic, nebo pro směsi s horší sypností. Provedení separátoru z otryskávané nerezové oceli. Magnetické desky z feritových magnetů. Odtrhová síla činí 10 N, magnetická síla činí 2490 Gs. Teplotní odolnost do 150 °C. Vybaveno lemem pro napojení na potrubí. Průměr vstupu i výstupu DN 200 mm. Rozměry magnetických desek činí 300 x 200 mm. Hmotnost 94 kg.
